Опрос состояния VPN-туннелей с другими ФПСУ-IP

Для непосредственного опроса выбранного в окне списка ФПСУ-IP с целью получения информации о текущем состоянии его VPN-туннелей с другими ФПСУ-IP необходимо нажать кнопку «Состояние VPN».

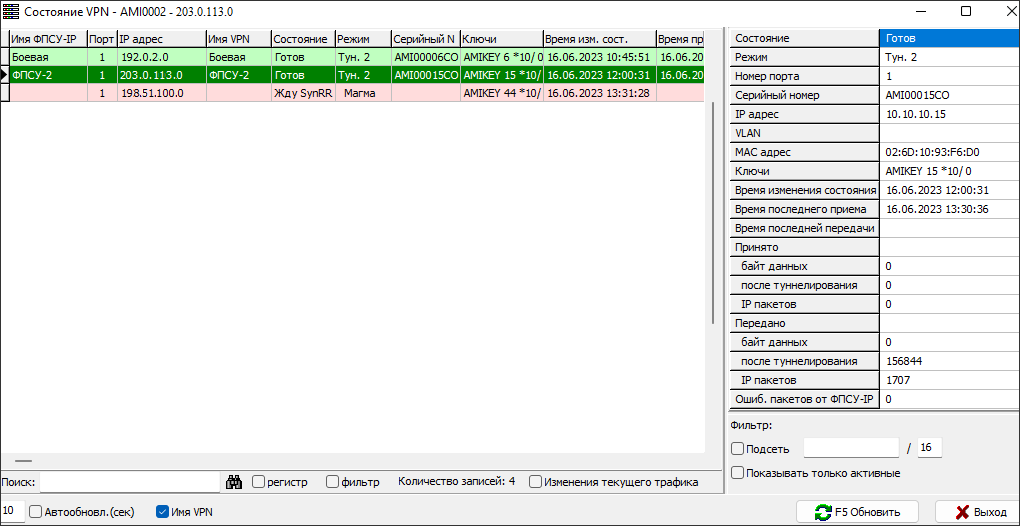

По активизации этой команды открывается информационное окно, содержащее список ФПСУ-IP, работающих в текущий момент времени с выбранным ФПСУ-IP. Для каждого ФПСУ-IP из списка отображаются:

•порт ФПСУ-IP, со стороны которого находится ФПСУ-IP из списка;

•текущее состояние туннеля, при этом в данной графе может отображаться следующая информация:

oНе готов прием - прием данных от другого ФПСУ-IP невозможен;

oНе готова передача - передача данных другому ФПСУ-IP невозможна;

oНе готовы прием/передача - прием и передача данных другому ФПСУ-IP невозможна;

oЖду ARP - прием и передача данных абонентов невозможны, маршрут до удаленного ФПСУ-IP неизвестен (в частности, неизвестен MAC-адрес сетевого устройства, которому требуется передать фрейм для дальнейшей маршрутизации);

oЖду SynRR - прием и передача данных абонентов невозможны, ожидается разрешение синхронизации от удаленного ФПСУ-IP. Отображается в случаях ошибок с парно-выборочными ключами на текущем или удаленном ФПСУ-IP (например, не согласованность конфигураций ФПСУ-IP в используемых номерах ключевых данных, серии или криптосети; ошибки чтения файла с ключевыми данными). Также отображается когда по указанному IP-адресу находится не ФПСУ-IP, а другое устройство, с которым невозможно установить VPN-туннель;

oЖду SynOK - прием и передача данных абонентов невозможна, ожидается синхронизация с удаленным ФПСУ-IP;

oОжидание подтверждения сеансового ключа - ожидается подтверждение на выданный удаленному ФПСУ-IP сеансовый открытый ключ.

•режим передачи данных абонентов через VPN-туннель, при этом в данной графе может отображаться следующая информация:

Пометка	Дополнение	Означает
Тун.		установленный туннель с шифрованием на Магма МГМ (например, «Тун. 2 Магма МГМ»);
Сжат.		сжатие данных;
Версия криптопротокола, по которому осуществляется шифрование:
	""	0
	П	1
	2	2
	3	3
U		признак взаимодействия ФПСУ-IP по протоколу UDP;
Магма, Магма МГМ		вид шифра, устанавливающий работу ФПСУ-IP с ФПСУ-IP в режиме шифрования по заданному алгоритму;
QKD		признак установленного туннеля на квантовых ключах (например, «Тун. 2 QKD Магма МГМ»);
HYB		признак установленного гибридного туннеля в обычном режиме;
HYBQKD		признак установленного гибридного туннеля на квантовых ключах.

Следует иметь в виду, что туннель без шифрования будет подцвечен сиреневым цветом.

•серийный номер ФПСУ-IP, с которым установлено соединение;

•ключи, используемые для установления соединения;

•время последнего изменения состояния туннеля, время последнего приема и передачи данных между ФПСУ;

Возможен фильтр списка отображаемых «партнёров» ФПСУ-IP по диапазону IP-адресов и указанной маске, а также автоматическое обновление отображаемого списка через указанное количество секунд (по умолчанию — 10).

«F5 Обновить» – нажатие кнопки осуществляет внеочередной запрос УА ФПСУ-IP к ФПСУ-IP, обновляя полученную от него информацию мониторинга. Кнопка доступна только при установленном соединении с ФПСУ-IP.

Установка флага «Имя VPN» добавляет для отображения колонку с именами VPN. .
