Просмотр статистики

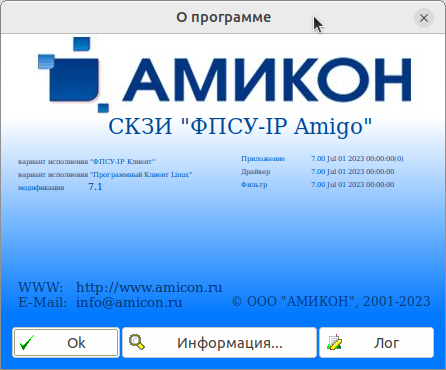

Для получения справочной информации о функционирующем ФПСУ‑IP/Клиент необходимо войти в основное меню и выбрать команду «О программе». На экран будет выдано информационное окно:

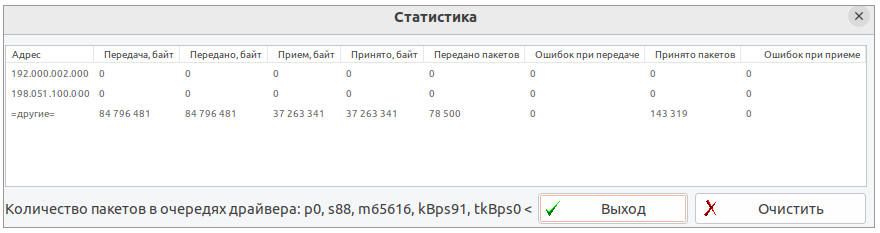

Для просмотра регистрационных данных, собранных за время существования VPN-туннелей с ФПСУ-IP (ФПСУ-IP/Клиент производит автоматический сбор регистрационной информации о принимаемых и передаваемых данных во время его работы в VPN-туннеле с ФПСУ‑IP), необходимо выбрать команду меню «Статистика», после чего на экране появится информационное окно. Для удобства работы размеры окна и его полей можно изменять растаскиванием границ с помощью мыши.

Подсчет данных производится для всех сетевых адаптеров компьютера.

Окно просмотра регистрационной информации построено в виде таблицы, в строках которой для зарегистрированных и незарегистрированных в ФПСУ-IP/Клиенте IP-адресов хостов отображаются следующие данные (отсчет данных ведется с момента включения компьютера или сброса счетчиков вручную пользователем):

Передача, байт         количество байт данных, переданных ФПСУ-IP/Клиенту операционной системой для отправки по данному IP-адресу (адресам);

Передано, байт        количество байт данных, отправленных после соответствующей обработки по данному IP-адресу (адресам);

Прием, байт        количество байт, принятых из сети от данного IP-адреса (адресов);

Принято, байт        количество байт, принятых ФПСУ-IP/Клиент от данного IP-адреса (адресов) и переданных им прикладным программам. Для ФПСУ-IP и защищаемых им серверов этот параметр будет отличаться от предыдущего, поскольку принимаемые из VPN-туннеля данные освобождаются от служебной информации и расшифровываются;

Передано пакетов        количество пакетов, переданных «ФПСУ‑IP/Клиент» в сеть по данному IP-адресу (адресам).

Ошибок при передаче        количество ошибок при передаче пакетов.

Принято пакетов        количество пакетов, принятых ФПСУ-IP/Клиент из сети от данного IP-адреса (адресов).

Ошибок при приеме                 количество ошибок при приеме пакетов.

Если слева от IP-адреса отображается буква «d» – это означает, что пакет поступил из VPN-туннеля с ФПСУ-IP, но его IP-адрес в конфигурации не прописан.

Счетчики данных можно сбросить (обнулить) при помощи соответствующей кнопки в нижней части окна. Это удобно, например, при проведении отладочных работ или контрольных замеров. Кроме того, счетчики сбрасываются автоматически при выключении компьютера.

В контекстной строке окна, «Количество пакетов в очередях драйвера:» содержится дополнительная информация о работе межсетевого экрана ФПСУ-IP/Клиент, со следующими информационными параметрами:
