Программа ЦГКК предоставляет администратору возможность контроля версии внутреннего программного обеспечения устройства «VPN-Key» (микрокода) и файло-вой системы.

Обновления микрокода и файловой системы устройства «VPN-Key» — файлы с расширением .FWU (обновление микрокода) и .FSU (обновление файловой системы), должны быть размещены в подкаталог UPDATES рабочего каталога программы ЦГКК.

При инициализации пользователя в устройство «VPN-Key», программа автома-тически производит опрос внутреннего программного обеспечения устройства, сравне-ние его версий с версиями имеющихся в подкаталоге UPDATES обновлений. Если в подкаталоге обнаруживаются более новые версии, программа предлагает администра-тору обновить микрокод и/или файловую систему перед дальнейшей инициализацией пользователя.

Для обновления микрокода и файловой системы устройства «VPN-Key» при инициализации пользователя и записи VPN-профиля необходимо:

1.Подключить «VPN-Key» к USB-порту, при этом в строке статуса должна появиться надпись «VPN-KEY»;

2.Выбрать пользователя, который инициализируется в устройство «VPN-Key»;

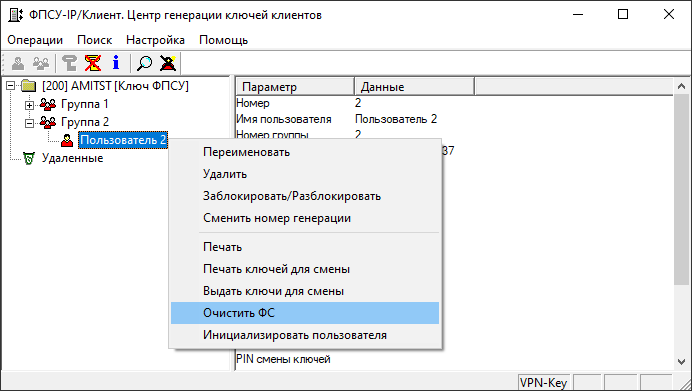

3.Вызвать контекстное меню пользователя и выбрать пункт меню «Очистить ФС» или в меню «Операции» выбрать пункт «Очистить ФС VPN-Key». Данные пункты меню будут доступны только в том случае, если обнаружены файлы обновлений с более новыми версиями программного обеспечения устройства «VPN-Key».

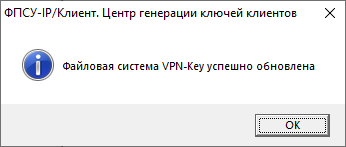

На экран будет выведено окно о загрузке файловой системы «VPN-Key» и сообщение об успешном  обновлении, в котором требуется нажать кнопку «ОК».

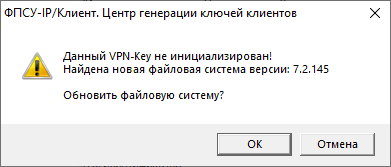

4. Далее нажать клавишу «Enter», или вызвать контекстное меню пользователя и выбрать пункт меню «Инициализировать пользователя». На экран будет выведено окно с сообщением о найденной файловой системе с новой версией.

Для обновления файловой системы до указанной версии нажать кнопку «ОК».

На экран будет снова выведено окно о загрузке файловой системы «VPN-Key» и сообщение об успешном обновлении, в котором требуется нажать кнопку «ОК».

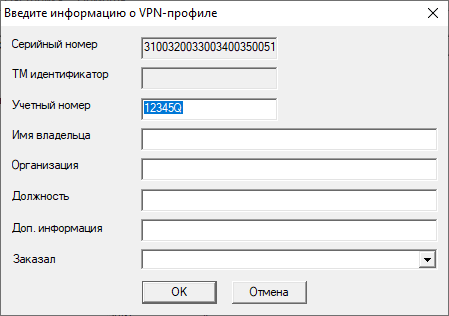

5. Откроется окно для ввода регистрационных данных об устройстве «VPN-Key». Данные сведения заполняются опционально. После заполнения нажать кнопку «ОК».

Данные сведения могут быть изменены при переинициализации пользователя.

6. Произойдет вызов датчика случайных чисел, в котором требуется сформировать случайное число путем перемещения указателя мыши в пределах открывшегося окна.

7. Откроется окно ввода новых идентификаторов, в котором необходимо подтвердить сгенерированные программой случайным образом идентификационные коды для пользователя (имеющего права оператора) и администратора (обладающего правом менять рабочие параметры ФПСУ-IP/Клиента) или ввести свои PIN-коды.

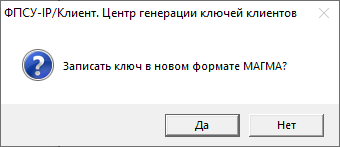

На экран будет выдан запрос на формат записи ключевых данных в устройство «VPN-Key».

По нажатию кнопки «Да» ключ записывается в «VPN-Key» с признаком поддержки алгоритмов шифрования в соответствии с ГОСТ 34.12–2015 (блочный шифр «Магма»), по нажатию кнопки «Нет» - с признаком поддержки алгоритмов шифрования в соответствии с ГОСТ 28147-89.

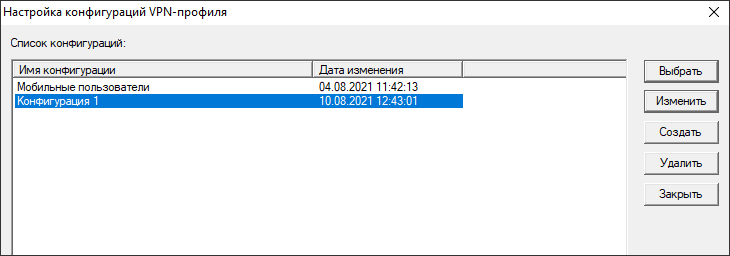

8. По нажатию кнопки «ОК» будет выдано окно выбора конфигурации для пользователя инициализируемого устройства «VPN-Key», в котором предоставляется возможность выбрать одну из ранее созданных конфигураций или создать новую (см. пункт «Создание шаблона конфигурации VPN-профиля»). Можно пропустить этот пункт, и внести изменения в конфигурацию устройства позднее, с помощью PIN-кода администратора.

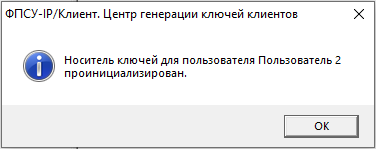

На экран будет выдано окно с сообщением об успешной инициализации пользователя.

Информацию о версиях микрокода и файловой системы проинициализированного устройства «VPN-Key» можно по кнопке «Информация о VPN-Key», , панели инструментов.
