ПАК ФПСУ-IP в исполнении ORD3.2

В данном разделе описано начало работы с ПАК ФПСУ-IP в исполнении ORD3.2, приведено описание поставляемого комплекса, внешнего вида и комплекта поставки.

Данный раздел относится к продуктам с кодом FPSU-CS3-ORD3.2.

ПАК ФПСУ-IP является межсетевым экраном, применяется для защиты информации от несанкционированного доступа, обеспечивает фильтрацию сетевого трафика. ФПСУ‑IP физически подключается в разрыв цепи между защищаемой локальной вычислительной сетью и внешней сетью или между логическими сегментами локальной вычислительной сети, чтобы все входящие и исходящие потоки данных проходили через ФПСУ‑IP.

ПАК ФПСУ-IP в исполнении ORD3.2 (вариант аппаратной платформы FPSU-CS3-ORD3.2) поставляется в упаковке с размерами, указанными на рисунке ниже:

На картонной упаковке комплекта поставки сверху в правом верхнем углу размещается этикетка с серийным номером и датой выпуска.

Комплектация поставки изделия проверяется в соответствии с поставляемым вместе с ним формуляром или паспортом. В общем случае в комплект поставки входят:

•аппаратная платформа FPSUIP-ORD3;

•основной и запасной ТМ-идентификаторы;

•USB-TM считыватель (в случае поставки с ТМ-идентификаторами iButton DS-1993, устаревший вариант);

•USB-носитель для создания средства автоматизированной инсталляции ПО ПАК ФПСУ-IP;

•формуляр или паспорт изделия на бумажном носителе, либо в электронном виде на CD-носителе, может быть выслан на электронную почту;

•эксплуатационные документы (для сертифицированной версии 3.30.2) на CD-носителе или USB-носителе, могут быть высланы на электронную почту;

•блок питания аппаратной платформы;

•кабель питания;

•консольный кабель (опционально);

•картонная упаковка для аппаратной платформы;

•картонная коробка для инсталляционного комплекта (опционально);

•картонная упаковка для комплекта поставки.

Инсталляционный носитель и ТМ-идентификаторы являются единым комплектом, поставляются связанно на пластиковом хомуте.

Входящие в комплект поставки ТМ-идентификаторы могут быть представлены одним вариантом - микроэлектронное USB-устройство TM-Key.

Маркировка USB-носителя для ПО ПАК ФПСУ-IP включает серийный номер, версию ПО ФПСУ-IP, версию загрузочной подсистемы ACCESS-TM SHELL.

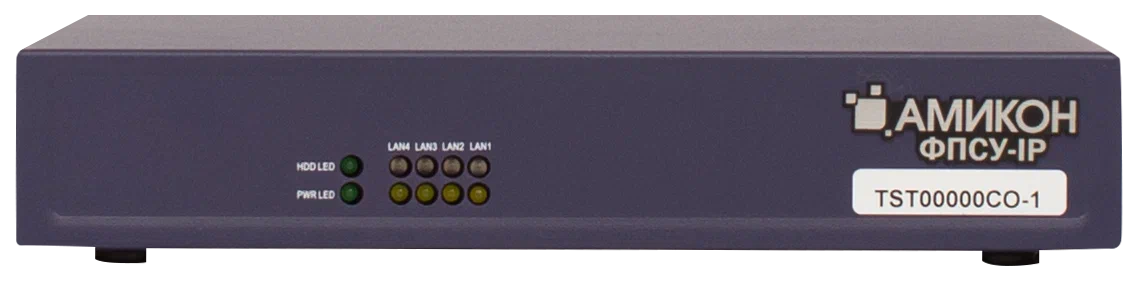

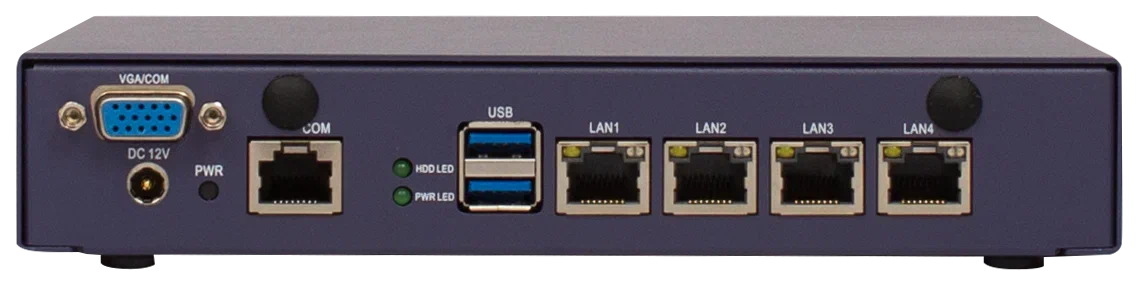

На аппаратной платформе ФПСУ-IP расположены:

1) светодиоды - индикаторы работы платформы;

2) светодиоды - индикаторы работы сетевых портов;

3) наклейка с серийным номером;

4) видеоразъём VGA;

5) разъём для подключения питания;

6) кнопка включения;

7) порт для подключения консольного кабеля с разъёмом RJ45;

8) светодиоды - индикаторы работы платформы;

9) 2 USB-порта 3.0;

10) 4 сетевых порта RJ-45 с индикаторами активности порта.

Индикаторы активности сетевых портов ACT/LINK и SPEED дублируются на передней панели платформы светодиодами 2).

Индикаторы работы платформы 1) и 8) дублируют сигнал на передней и задней панели платформы. Светодиод PWR LED горит при подаче питания, светодиод HDD LED мигает при работе с диском.

На корпусе аппаратной платформы снизу размещается этикетка с серийным номером ПАК ФПСУ-IP, версией ПО ФПСУ-IP, датой выпуска и серийным номером аппаратной платформы, а также наклейка с заводским номером аппаратной платформы.

Первоначальная настройка ФПСУ-IP, конфигурирование и мониторинг осуществляется с помощью консольного подключения через порт Console. Подключение производится с рабочих станций под управлением операционных систем семейства Windows и Linux, подробнее можно ознакомиться с инструкцией Подключение к ФПСУ с помощью консоли.

Дальнейшая работа с ФПСУ-IP подробно изложена в руководстве по эксплуатации.
