В данном разделе описано начало работы с ПАК ФПСУ-IP в исполнении MAX8.1, приведено описание поставляемого комплекса, внешнего вида и комплекта поставки.
Данный раздел относится к продуктам с кодом FPSU-CS4-MAX8.1.
ПАК ФПСУ-IP является межсетевым экраном, применяется для защиты информации от несанкционированного доступа, обеспечивает фильтрацию сетевого трафика. ФПСУ‑IP физически подключается в разрыв цепи между защищаемой локальной вычислительной сетью и внешней сетью или между логическими сегментами локальной вычислительной сети, чтобы все входящие и исходящие потоки данных проходили через ФПСУ‑IP.
ПАК ФПСУ-IP в исполнении MAX8.1 поставляется в упаковке с размерами, указанными на рисунке ниже:

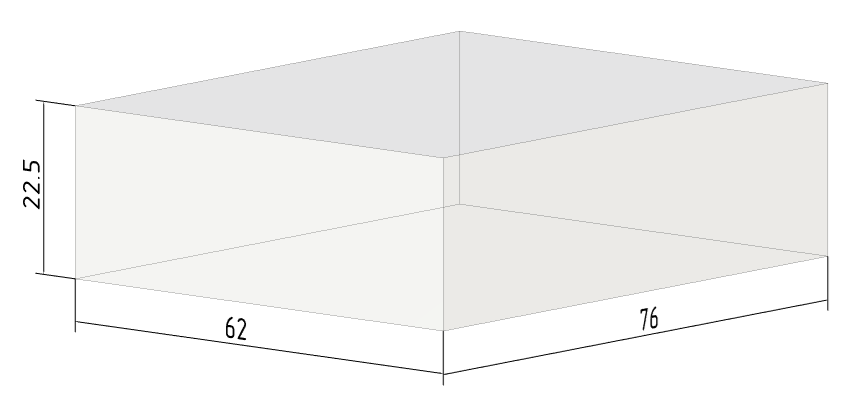

Размеры упаковки комплекта поставки, см
На картонной упаковке комплекта поставки сверху в правом верхнем углу размещается этикетка с серийным номером и датой выпуска.

Комплектация поставки изделия проверяется в соответствии с поставляемым вместе с ним формуляром или паспортом. В общем случае в комплект поставки входят:
•аппаратная платформа FPSU-CS4-MAX8.1;
•основной и запасной ТМ-идентификаторы;
•USB-носитель для создания средства автоматизированной инсталляции ПО ПАК ФПСУ-IP;
•формуляр или паспорт изделия на бумажном носителе, либо в электронном виде на CD-носителе, может быть выслан на электронную почту;
•эксплуатационные документы (для сертифицированной версии 3.30.2) на CD-носителе или USB-носителе, могут быть высланы на электронную почту;
•набор крепежа для монтажа изделия в телекоммуникационную стойку 19 дюймов;
•2 кабеля питания;
•дополнительные сетевые адаптеры (опционально);
•картонная упаковка для аппаратной платформы;
•картонная коробка для инсталляционного комплекта (опционально);
•картонная упаковка для комплекта поставки. |
Инсталляционный носитель и ТМ-идентификаторы являются единым комплектом, поставляются связанно на пластиковом хомуте.
Входящие в комплект поставки ТМ-идентификаторы представлены одним вариантом - микроэлектронное USB-устройство TM-Key.
Маркировка USB-носителя для ПО ПАК ФПСУ-IP включает серийный номер, версию ПО ФПСУ-IP, версию загрузочной подсистемы ACCESS-TM SHELL.
На аппаратной платформе ФПСУ-IP расположены:

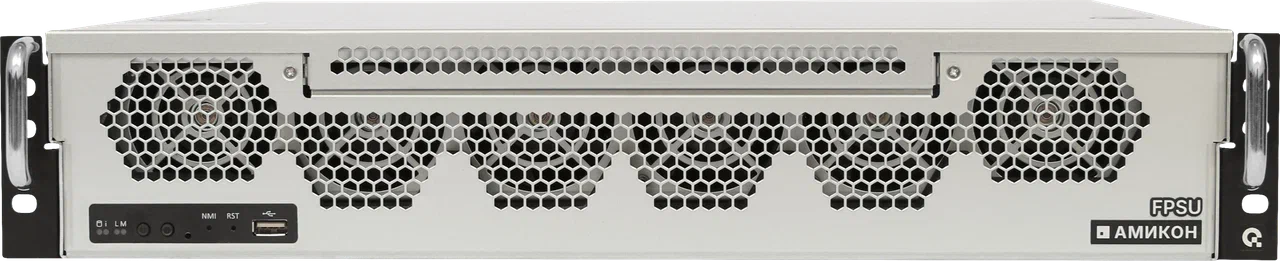

1) индикаторы работы платформы i - индикатор сбоя системы и индикатор жесткого диска, 2 индикатора LM - индикаторы локальной сети LAN1/LAN3 и LAN2/LAN4;
2) кнопка включения платформы с индикатором и кнопка идентификации платформы с индикатором;
3) датчик вскрытия корпуса, не используется на ФПСУ;
4) кнопка NMI (не используется на ФПСУ) и кнопка перезагрузки RST, утоплены в корпусе;
5) USB-порт 2.0;
6) 4 корзины для накопителя информации SAS/SATA/NVMe размера 2,5’ с индикаторами, в одном из отсеков установлен SSD;
7) блок питания с резервированием и функцией горячей замены;
8) видеоразъём VGA;

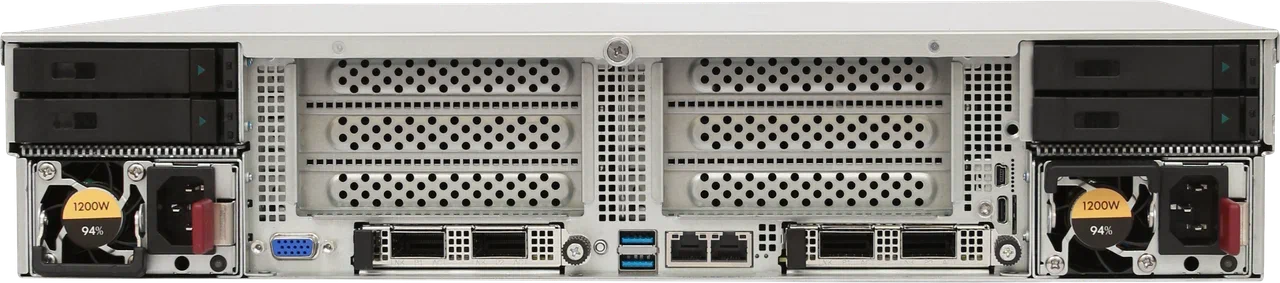

9) 4 оптических порта для установки QSFP28-трансиверов с индикаторами активности порта;
10) кнопка идентификации платформы с индикатором;
11) 2 USB-порта 3.0;
12) 2 сетевых порта RJ-45 с индикаторами активности порта;
13) порт для подключения консольного кабеля по протоколу RS-232 с разъёмом Mini USB-B - не используется в ФПСУ; порт USB Type-C; порт для карты памяти - не используется в ФПСУ.
Индикатор кнопки включения платформы горит зелёным, когда платформа включена.
Индикатор кнопки идентификации платформы горит синим, когда система активирована.
Индикатор корзины для накопителя информации горит зелёным, если накопитель информации активен.
Индикатор блока питания мигает зелёным светом, если на блок питания поступает стандартное питающее напряжение, горит постоянно оранжевым светом, если на блок питания не поступает питающее напряжение, но аппаратная платформа работает от второго блока питания.
|
На корпусе аппаратной платформы на верхней панели размещается этикетка с серийным номером ПАК ФПСУ-IP, версией ПО ФПСУ-IP, датой выпуска и серийным номером аппаратной платформы.

Первоначальная настройка ФПСУ-IP, конфигурирование и мониторинг осуществляется через прямое подключение монитора (порт VGA) и клавиатуры (порт USB).
Дальнейшая работа с ФПСУ-IP подробно изложена в руководстве по эксплуатации.
|
