ПАК ФПСУ-IP в исполнении HSTB-HPR9.1 с резервированием

В данном разделе описано начало работы с ПАК ФПСУ-IP с резервированием в исполнении HSTB-HPR9.1, приведено описание поставляемого комплекса, внешнего вида и комплекта поставки.

Данный раздел относится к продуктам с кодом FPSU-CS3-HSTB-HPR9.1, FPSU-CS4-HSTB-HPR9.1.

ПАК ФПСУ-IP с резервированием является межсетевым экраном, применяется для защиты информации от несанкционированного доступа, обеспечивает фильтрацию сетевого трафика. ФПСУ‑IP физически подключается в разрыв цепи между защищаемой локальной вычислительной сетью и внешней сетью или между логическими сегментами локальной вычислительной сети, чтобы все входящие и исходящие потоки данных проходили через ФПСУ‑IP.

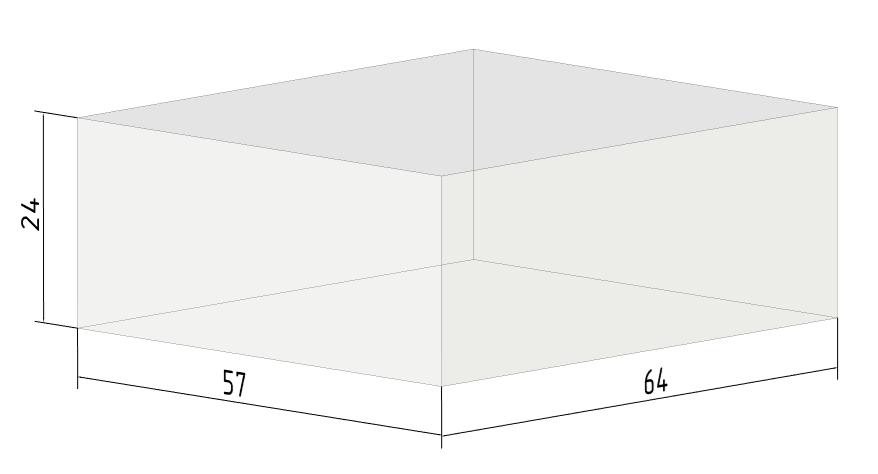

ПАК ФПСУ-IP с резервированием в исполнении HSTB-HPR9.1 поставляется в упаковке с размерами, указанными на рисунке ниже:

На картонной упаковке комплекта поставки сверху в правом верхнем углу размещается этикетка с серийным номером и датой выпуска.

Комплектация поставки изделия проверяется в соответствии с поставляемым вместе с ним формуляром или паспортом. В общем случае в комплект поставки входят:

•2 аппаратные платформы в исполнении HPR9.1;

•основной и запасной ТМ-идентификаторы;

•USB-носитель для создания средства автоматизированной инсталляции ПО ПАК ФПСУ-IP;

•формуляр или паспорт изделия на бумажном носителе, либо в электронном виде на CD-носителе, может быть выслан на электронную почту;

•эксплуатационные документы (для сертифицированной версии 3.30.2) на CD-носителе или USB-носителе, могут быть высланы на электронную почту;

•2 набора крепежа для монтажа изделия в телекоммуникационную стойку 19 дюймов;

•2 кабеля питания для каждой аппаратной платформы;

•дополнительные сетевые адаптеры (опционально);

•картонная упаковка для каждой аппаратной платформы;

•картонная коробка для инсталляционного комплекта (опционально);

•картонная упаковка для комплекта поставки.

Инсталляционный носитель и ТМ-идентификаторы являются единым комплектом, поставляются связанно на пластиковом хомуте.

Входящие в комплект поставки ТМ-идентификаторы представлены одним вариантом - микроэлектронное USB-устройство TM-Key.

Маркировка USB-носителя для ПО ПАК ФПСУ-IP включает серийный номер, версию ПО ФПСУ-IP, версию загрузочной подсистемы ACCESS-TM SHELL.

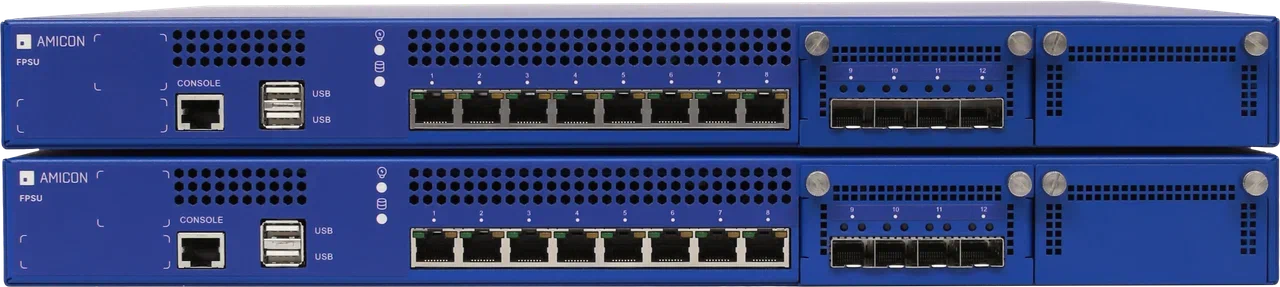

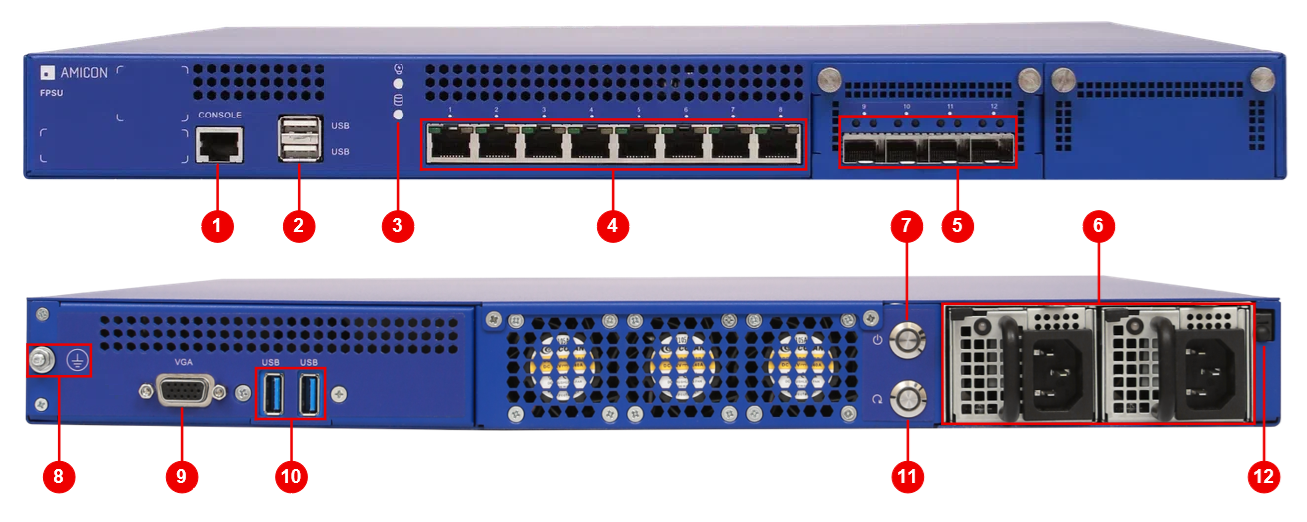

На каждой аппаратной платформе ФПСУ-IP расположены:

1) порт для подключения консольного кабеля с разъёмом RJ45;

2) 2 USB-порта 2.0;

3) светодиоды – индикаторы работы платформы;

4) 8 встроенных сетевых портов;

5) 4 оптических порта для установки SFP-трансиверов с индикаторами активности порта;

6) блок питания с резервированием и функцией горячей замены;

7) кнопка включения;

8) клеммы заземления для подключения корпуса аппаратной платформы к контуру защитного заземления;

9) видеоразъём VGA;

10) 2 USB-порта 3.0;

11) кнопка перезагрузки Reset;

12) кнопка отключения звукового сигнала блоков питания.

Кнопка отключения звукового сигнала блоков питания при нажатии отключает звуковую индикацию при неисправности 5) кнопка включения;блоков питания. Если питание подается только на один блок питания и кнопка не нажата, платформа будет подавать звуковой сигнал, нажатие на кнопку отключает звук.

На корпусе аппаратной платформы на верхней панели размещается этикетка с серийным номером ПАК ФПСУ-IP, версией ПО ФПСУ-IP, датой выпуска и серийным номером аппаратной платформы. Этикетка с серийным номером может быть продублирована на передней панели.

Первоначальная настройка ФПСУ-IP, конфигурирование и мониторинг осуществляется через прямое подключение монитора (порт VGA) и клавиатуры (порт USB).

Дальнейшая работа с ФПСУ-IP подробно изложена в руководстве по эксплуатации.
