ПАК ФПСУ-IP в исполнении EXT8.1

В данном разделе описано начало работы с ПАК ФПСУ-IP в исполнении EXT8.1, приведено описание поставляемого комплекса, внешнего вида и комплекта поставки.

Данный раздел относится к продуктам с кодом FPSU-CS3-EXT8.1, FPSU-CS4-EXT8.1.

ПАК ФПСУ-IP является межсетевым экраном, применяется для защиты информации от несанкционированного доступа, обеспечивает фильтрацию сетевого трафика. ФПСУ‑IP физически подключается в разрыв цепи между защищаемой локальной вычислительной сетью и внешней сетью или между логическими сегментами локальной вычислительной сети, чтобы все входящие и исходящие потоки данных проходили через ФПСУ‑IP.

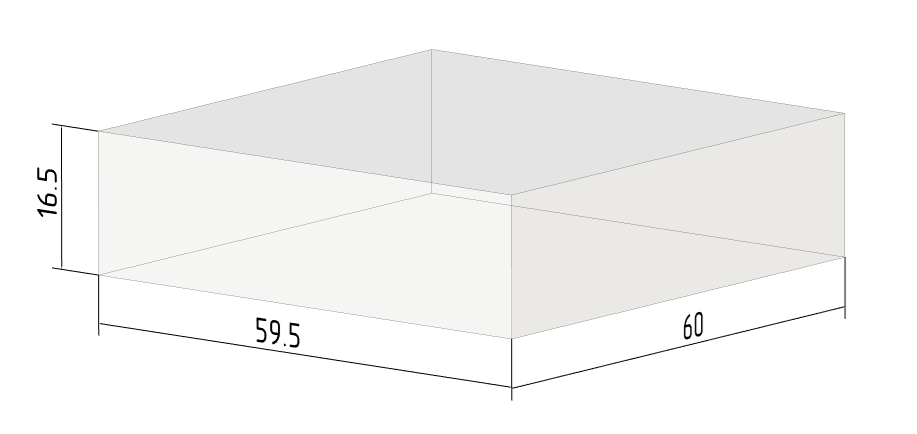

ПАК ФПСУ-IP в исполнении EXT8.1 поставляется в упаковке с размерами, указанными на рисунке ниже:

На картонной упаковке комплекта поставки сверху в правом верхнем углу размещается этикетка с серийным номером и датой выпуска.

Комплектация поставки изделия проверяется в соответствии с поставляемым вместе с ним формуляром или паспортом. В общем случае в комплект поставки входят:

•аппаратная платформа в исполнении EXT8.1;

•основной и запасной ТМ-идентификаторы;

•USB-носитель для создания средства автоматизированной инсталляции ПО ПАК ФПСУ-IP;

•формуляр или паспорт изделия на бумажном носителе, либо в электронном виде на CD-носителе, может быть выслан на электронную почту;

•эксплуатационные документы (для сертифицированной версии 3.30.2) на CD-носителе или USB-носителе, могут быть высланы на электронную почту;

•набор крепежа для монтажа изделия в телекоммуникационную стойку 19 дюймов;

•кабель питания;

•консольный кабель;

•картонная упаковка для аппаратной платформы;

•картонная коробка для инсталляционного комплекта (опционально);

•картонная упаковка для комплекта поставки.

Инсталляционный носитель и ТМ-идентификаторы являются единым комплектом, поставляются связанно на пластиковом хомуте.

Входящие в комплект поставки ТМ-идентификаторы могут быть представлены одним вариантом - микроэлектронное USB-устройство TM-Key.

Маркировка USB-носителя для ПО ПАК ФПСУ-IP включает серийный номер, версию ПО ФПСУ-IP, версию загрузочной подсистемы ACCESS-TM SHELL.

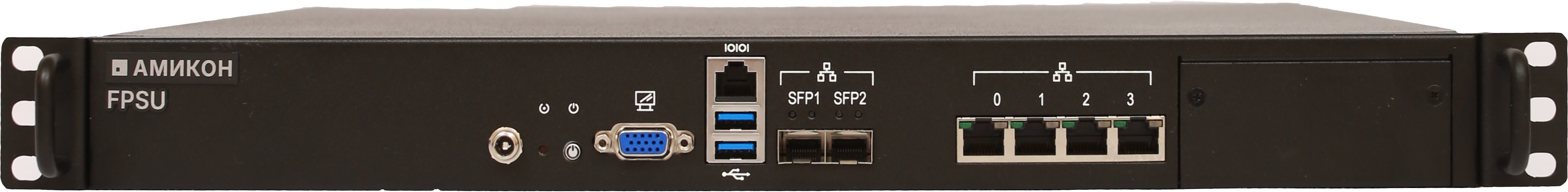

На аппаратной платформе ФПСУ-IP расположены:

1) разъём для подключения электропитания от внешнего источника постоянного тока напряжением 12В, при работе ПАК ФПСУ не используется;

2) кнопка перезагрузки аппаратной платформы, утоплена в корпусе;

3) кнопка включения с индикатором, во время работы горит зелёным светом;

4) видеоразъём VGA;

5) 2 USB-порта 3.0;

6) порт для подключения консольного кабеля с разъёмом RJ45;

7) 2 оптических порта для установки SFP-трансиверов с индикаторами активности порта;

8) 4 сетевых порта RJ-45 с индикаторами активности порта;

9) блок питания с резервированием и функцией горячей замены.

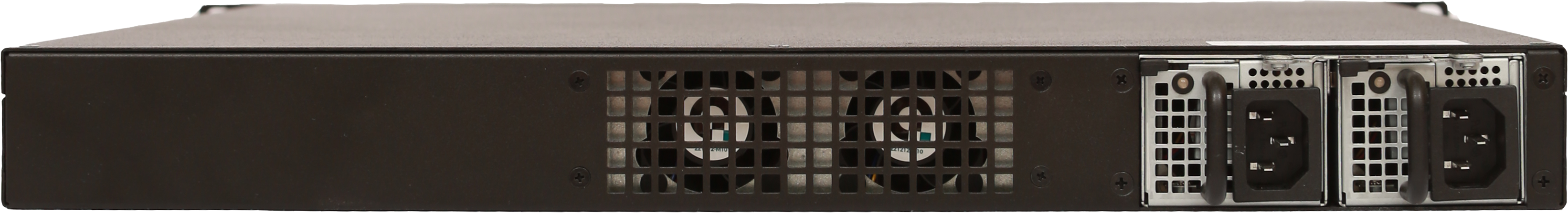

На задней панели аппаратной платформы размещается этикетка с серийным номером ПАК ФПСУ-IP, версией ПО ФПСУ-IP, датой выпуска и серийным номером аппаратной платформы.

Первоначальная настройка ФПСУ-IP, конфигурирование и мониторинг осуществляется с помощью консольного подключения через порт Console. Подключение производится с рабочих станций под управлением операционных систем семейства Windows и Linux, подробнее можно ознакомиться с инструкцией Подключение к ФПСУ с помощью консоли.

Дальнейшая работа с ФПСУ-IP подробно изложена в руководстве по эксплуатации.
