Prefix-list

На вкладке Prefix-list описываются списки префиксов. Применяется при описании BGP-узла и в карте маршрутов.

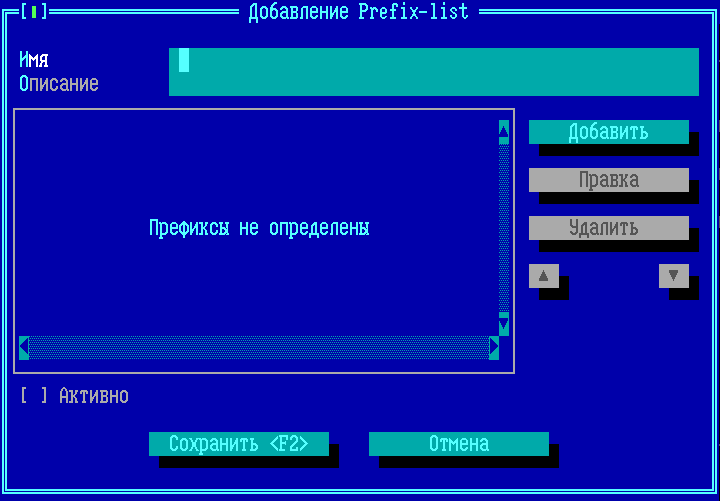

Для создания prefix-list необходимо во вкладке нажать кнопку «Добавить».

Имя – наименование списка префиксов.

Описание – текстовое описание, уточнение применения списка для входящих или исходящих маршрутов (in/out).

Активно – при включении флага активируется список префиксов. При выключенном флаге маршруты не будут фильтроваться по списку префиксов. В списке активированный Prefix-list отмечен знаком «√».

Prefix-list состоит из правил, нумерованных записей. Правило содержит порядковый номер, разрешающее или запрещающее действие, префикс сети. Проверка соответствия маршрута префиксу производится по списку, начиная с записи префикса с наименьшим порядковым номером, до тех пор пока не будет найдено соответствие. Как только соответствие найдено, применяется указанное в правиле действие. Если соответствие не найдено, применяется неявная политика запрета по умолчанию «deny any». Важен порядок следования правил в списке.

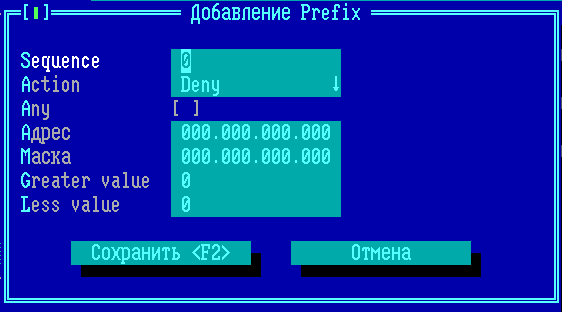

Для добавления prefix нажмите кнопку «Добавить».

Sequence – порядковый номер правила в списке префиксов, определяет порядок сканирования правил при проверке соответствия маршрута префиксу.

Action – действие правила, разрешающее или запрещающее префикс. Если префикс разрешен, то маршрут используется.

Any – любой IP-адрес, не требует задания IP-адреса и маски подсети. Действие «Action» будет распространяться на все маршруты.

Для задания префикса необходимо указать адрес и маску подсети.

Адрес – IP-адрес подсети.

Маска – можно ввести значение маски подсети непосредственно, а можно в поле ввода нажать <Пробел>, после чего в появившемся окне ввести число значащих разрядов (от 1 до 32) и нажать <Пробел>, в таком случае ФПСУ рассчитает значение маски автоматически.

Для задания диапазона префиксов необходимо указать значения маски подсети «от» и «до» с помощью параметров «Greater value» и «Less value». При указании параметров должно выполняться условие:

Маска <= Greater value <= Less value <= 32

Greater value – наименьшее значение диапазона длины (в битах) сетевой маски («от» диапазона длин).

Less value – наибольшее значение диапазона длины (в битах) сетевой маски («до» диапазона длин).

Для дальнейшей настройки протокола BGP необходимо перейти на следующую вкладку.

Для выхода в меню с сохранением настроек протокола BGP, нажмите кнопку «Сохранить» или клавишу <F2>. Для выхода без сохранения настроек нажмите клавишу <Esc>.
