General

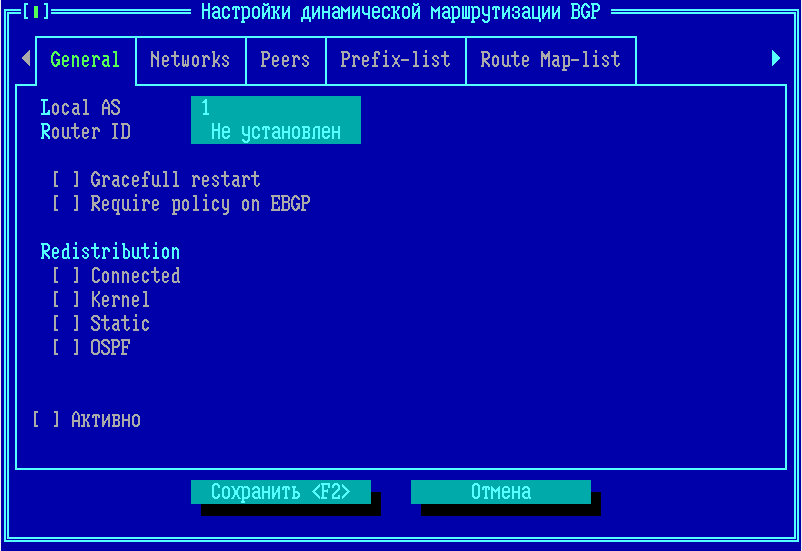

На вкладке General включается протокол BGP и добавляются маршруты из других источников.

Local AS – идентификатор локальной автономной системы; 32-битное число указывается в формате asplain - простое число, либо в формате asdot - два 16-битных числа, разделенных точкой.

Router ID – идентификатор маршрутизатора BGP, 32-разрядное значение в формате адреса IPv4. Идентификатор маршрутизатора служит уникальным обозначением однорангового узла BGP в сети, может совпадать с IP-адресом интерфейса ФПСУ. Если «Router ID» дублируется для какого-то маршрутизатора или ФПСУ, BGP-сессия с этим устройством не будет установлена. Для работы протокола BGP необходимо, чтобы данный ФПСУ сформировал отношения соседства с соседними устройствами, иначе BGP-соседи не смогут обмениваться информацией о маршрутах через сообщения обновления, маршруты соседних устройств не будут добавлены в таблицу маршрутизации этого ФПСУ.

Одноранговым узлом, BGP-узлом, называется устройство (ФПСУ или маршрутизатор), поддерживающее протокол BGP, которое имеет активное TCP-соединение с другим устройством, поддерживающим BGP.

BGP-спикер - устройство (ФПСУ или маршрутизатор), которое обменивается маршрутами с другим устройством (BGP-спикером) по протоколу BGP.

Graceful restart – установленный флаг включает глобальный режим плавного перезапуска ФПСУ, возможность сохранения маршрутов в плоскости пересылки во время перезапуска плоскости управления данного ФПСУ. ФПСУ, являясь BGP-спикером, сохраняет состояние пересылки во время перезапуска BGP. Информация о маршрутах временно сохраняется при завершении и повторном установлении TCP-сессии с BGP-узлом до завершения первоначального обновления маршрутизации на перезапускаемом ФПСУ. В этот период BGP-узел помечает любые маршруты, связанные с перезапускаемым ФПСУ, как «устаревшие», но продолжает использовать эти маршруты для пересылки пакетов. BGP-узел не передает какие-либо изменения состояния перезапускаемого ФПСУ ни одному из своих соседей. BGP-узел отправляет обновления BGP, чтобы перезапускающийся ФПСУ мог повторно получить свою информационную базу маршрутизации BGP - RIB.

Graceful restart может быть включен на уровне протокола и на уровне внешнего BGP-узла. Глобальный режим Graceful restart включается для всех внешних BGP-узлов.

Require policy on EBGP – установленный флаг включает обмен маршрутами с внешними BGP-узлами на основе политик. Отправка и получение маршрутов внешним BGP-узлам разрешены только при наличии политик на основе карт входящих и исходящих маршрутов, согласно RFC 8212. Никакие маршруты не будут отправлены внешним BGP-узлам или получены от них при отсутствии политик. Политики настраиваются с помощью route-map на вкладке «Route Map-list».

Информация о статических маршрутах, маршрутах с прямым подключением, маршрутах из другого протокола динамической маршрутизации может быть добавлена в протокол BGP с помощью перераспределения маршрутов. Перераспределение маршрутов позволяет избегать конфликтов маршрутов на ФПСУ при использовании протоколов динамической маршрутизации.

Флаги Redistribution – перераспределение маршрутов из указанных источников в BGP. В таблице маршрутов ФПСУ объявляются маршруты, которые будут добавлены из других источников.

Connected – напрямую подключенные маршруты;

Kernel – маршруты, установленные во время загрузки из настроек абонентов ФПСУ;

Static – статические маршруты из настроек портов ФПСУ;

OSPF – динамические маршруты протокола OSPF.

Активно – установленный флаг включает протокол BGP.

Для дальнейшей настройки протокола BGP необходимо перейти на следующую вкладку.

Для выхода в меню с сохранением настроек протокола BGP, нажмите кнопку «Сохранить» или клавишу <F2>. Для выхода без сохранения настроек нажмите клавишу <Esc>.
