BFD

На вкладке BFD описываются одноранговые узлы, взаимодействующие по протоколу BFD. Протокол BFD позволяет быстрее обнаруживать сбой подключения BGP-узлов.

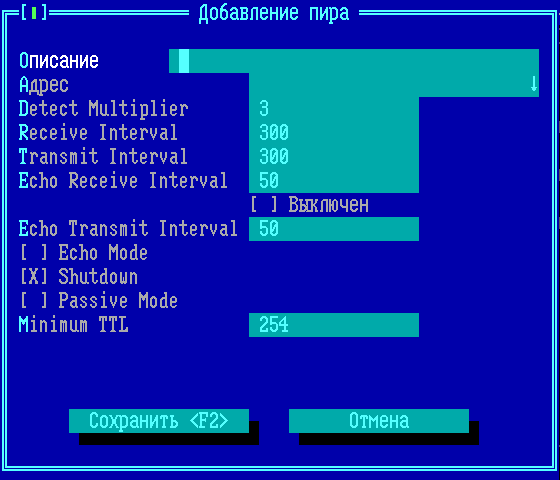

Для описания BFD-узла необходимо во вкладке нажать кнопку «Добавить».

Описание – текстовое описание однорангового узла.

Адрес – IP-адрес однорангового узла.

Detect Multiplier – множитель обнаружения потери пакетов, от 2 до 255. Значение по умолчанию 3. Значение интервала передачи Transmit Interval будет умножено на значение Detect Multiplier для определения таймера обнаружения потери соединения c одноранговым узлом. Когда ФПСУ имеет множитель обнаружения 3, а удаленное устройство имеет интервал передачи Transmit Interval 300 мс, ФПСУ обнаружит сбой только через 900 миллисекунд без получения пакетов.

Receive Interval – минимальный интервал, с которым ФПСУ принимает пакеты управления, от 10 до 60000 мс. Значение по умолчанию составляет 300 мс.

Transmit Interval – минимальный интервал передачи (меньше джиттера), который ФПСУ использует для отправки управляющих пакетов BFD, от 10 до 60000 мс. Значение по умолчанию 300 мс.

Echo Receive Interval – минимальный интервал, с которым ФПСУ принимает эхо-пакеты, от 10 до 60000 мс. Значение по умолчанию 50 мс.

Выключен – установленный флаг означает, что ФПСУ не будет принимать эхо-пакеты.

Echo Transmit Interval – минимальный интервал передачи (меньше джиттера), который ФПСУ использует для отправки эхо-пакетов BFD, от 10 до 60000 мс. Значение по умолчанию 50 мс.

Echo Mode – установленный флаг включает режим передачи эхо-сигнала, по умолчанию отключен. Рекомендуется увеличить интервал передачи управляющих пакетов Transmit Interval после включения режима эхо-сигнала, чтобы уменьшить использование полосы пропускания. Например, увеличить интервал передачи Transmit Interval до 2000 мс. Режим эхо-сигнала не поддерживается в настройках с несколькими переходами.

Shutdown – установленный флаг выключает одноранговый узел. Когда одноранговый узел отключен, удаленному одноранговому узлу отправляется сообщение «административное отключение».

Passive Mode – при установлении флага одноранговый узел переходит в пассивный режим и не пытается установить сеанс с ФПСУ, а ожидает управляющих пакетов от ФПСУ, прежде чем начнет отвечать. По умолчанию флаг отключен и одноранговый узел в активном режиме пытается установить сеанс с ФПСУ.

Minimum TTL – минимальное ожидаемое значение TTL для входящего контрольного пакета BFD, от 1 до 254. Значение по умолчанию 254, означает, что ожидается только один переход между ФПСУ и одноранговым узлом. Используется для повышения требований к проверке пакетов, позволяет избежать получения контрольных пакетов BFD из других сеансов.

Для выхода в меню с сохранением настроек протокола BGP, нажмите кнопку «Сохранить» или клавишу <F2>. Для выхода без сохранения настроек нажмите клавишу <Esc>.
