Настройка СВКРК на сетевых адаптерах ФПСУ-IP

Порту ФПСУ-IP, к которому подключено локальное устройство СВКРК, должны быть назначены специальные MAC-адрес и IP-адрес. Это обязательное условие для корректного взаимодействия ФПСУ-IP с подключенным СВКРК.

MAC-адрес порта ФПСУ-IP должен соответствовать MAC-адресу соседнего СВКРК (того, с кем будет взаимодействовать локальный СВКРК).

Таблица соответствия MAC-адресов для настройки на ФПСУ-IP указана ниже:

Таблица. MAC-адреса СВКРК и ФПСУ-IP

Например, если к порту ФПСУ-IP подключен СВКРК-Б со стандартными сетевыми параметрами, то MAC-адрес порта ФПСУ-IP должен быть установлен равным MAC-адресу соседнего СВКРК А:«FA:CE:AA:CC:EE:AA»:

Следующим шагом требуется назначить порту ФПСУ-IP, к которому подключен локальный СВКРК, специальный IP-адрес.

Порт ФПСУ-IP должен получить IP-адрес, производный от адреса соседнего СВКРК - четвертый октет адреса соседнего КРК, увеличенный на единицу.

Таблица соответствия IP-адресов для настройки на ФПСУ-IP указана ниже:

Таблица. IP-адреса СВКРК и ФПСУ-IP

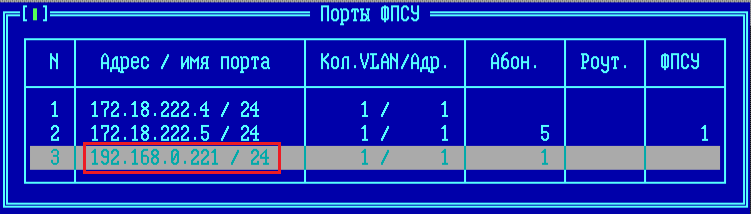

Например, если к порту ФПСУ-IP локально подключен СВКРК-Б с адресом 192.168.0.210, взаимодействующий с соседним СВКРК-А с адресом 192.168.0.220, то IP-адрес порта ФПСУ-IP должен быть установлен равным IP-адресу соседнего СВКРК А, увеличенным на единицу:«192.168.000.221»:

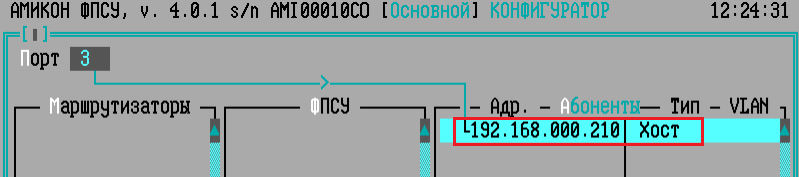

Следующим шагом потребуется внести IP-адрес подключенного к ФПСУ-IP СВКРК в список абонентов порта. Для этого следует внести в список абонентов запись типа «Хост» в режиме «Ретрансляция», с указанием сетевых параметров подключенного СВКРК (MAC-адрес и IP-адрес). Все остальные флаги записи должны быть установлены (все в поле «Режим партнера», «Отвечать на Ping»,«Работа разрешена»).

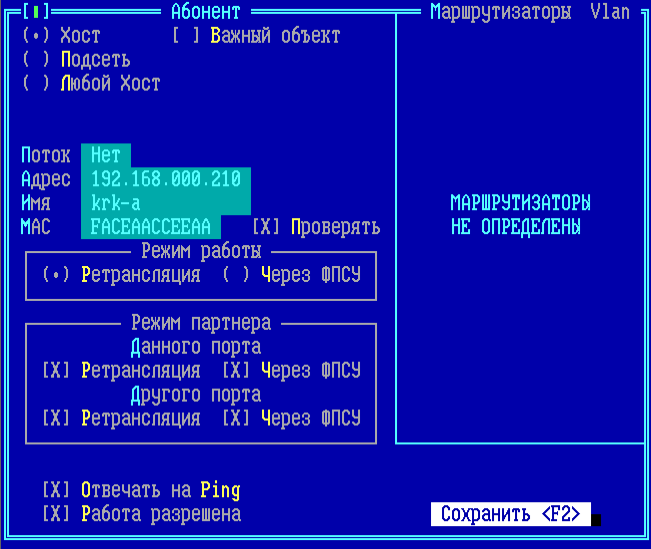

Например, если к порту ФПСУ-IP подключен СВКРК-Б со стандартными сетевыми параметрами, то запись абонента для СВКРК должна иметь следующие параметры:

•Тип записи: Хост;

•Адрес: 192.168.000.210;

•MAC: FACEAACCEEAA

•Флаги поле «Режим партнера», «Отвечать на Ping», «Работа разрешена» – установлены.
