Порты ФПСУ

Next

Команда «Порты ФПСУ» меню конфигурации предназначена для задания основных правил фильтрации и маршрутизации абонентского трафика, и указания способа последующей передачи данных через ФПСУ-IP.

Маршрутизация на портах может задаваться статически в конфигурации, а может быть получена с помощью протоколов динамической маршрутизации. Далее описываются настройки для статической маршрутизации. Описание работы с динамической маршрутизацией можно прочитать в разделе «Динамическая маршрутизация OSPF».

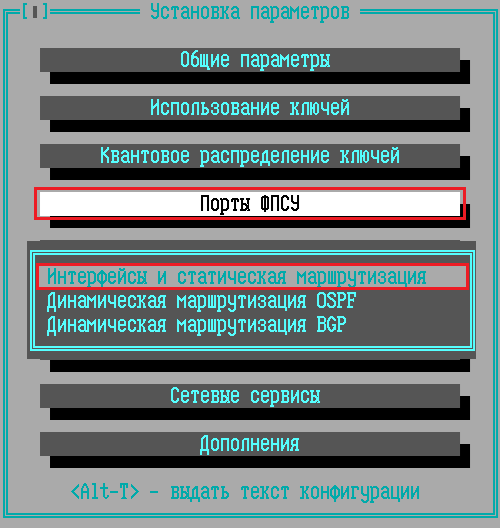

Основной блок настроек выполняется в пункте Интерфейсы и статическая маршрутизация.

При использовании статической маршрутизации для каждого рабочего порта ФПСУ-IP необходимо:

создать список абонентов, которым разрешается подключаться к ФПСУ-IP со стороны этого порта;

указать ФПСУ-IP, с которыми будут устанавливаться VPN-туннели;

указать маршрутизаторы, через которые абоненты будут доступны;

установить правила работы абонентов, маршрутизаторов, VPN-туннелей.

ФПСУ-IP работает по принципу «все, что явно не разрешено – запрещено», поэтому если на каком-либо из портов не указано ни одного абонента, то передача данных через ФПСУ-IP производиться не будет.

При выполнении команды появится окно «Порты ФПСУ», отображающее общие установки для каждого из рабочих портов ФПСУ-IP.

По умолчанию выводится две строки для двух рабочих портов. Для добавления описателя порта нажмите клавишу <Ins>. Для удаления описателя порта нажмите клавишу <Del>.

Необходимо строго следить за тем, чтобы номер описываемого порта в списке был тем же, что и номер соответствующего ему сетевого адаптера, установленный при конфигурировании последнего (см. раздел «Конфигурация драйверов сетевых адаптеров») – это указание для ФПСУ-IP, какой адаптер связан с каким сегментом IP-сети.

Для каждого рабочего порта необходимо указать:



Описание основных настроек порта;

Описание VLAN и IP-адресов порта;

Описание маршрутизации порта;

Описание GeoIP фильтрации.
