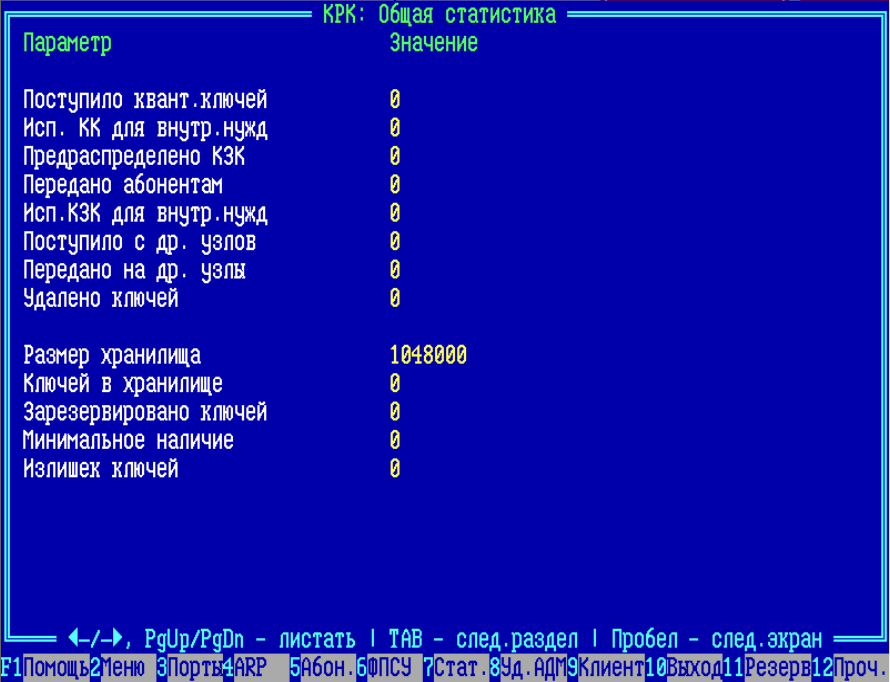

Для просмотра информации с подключенных к ФПСУ устройств СВКРК нажмите <F12>. В окнах общей диагностики следует, нажимая клавишу <Пробел>, перейти к экрану «КРК: Общая статистика».
На экран выдается информация о количестве квантовых ключей с детализацией о поступивших на ФПСУ КК, об использованных КК и КЗК для внутренних нужд; о предраспределенных квантово-защищенных ключах, о ключах переданных абонентам, о ключах поступивших с других узлов, о ключах переданных на другие узлы, об удаленных ключах, о ключах в хранилище, о зарезервированных ключах, о минимальном наличии и об излишке ключей в хранилище, а также о размере хранилища ключей. В таблице ниже приведено описание выводимых параметров:
Таблица. Параметры КРК, общая статистика
№
|
Параметр
|
Описание
|
1
|
Поступило квантовых ключей (Quantum Keys obtained)
|
Общее количество ключей, поступивших от всех ККС ВРК
|
2
|
Использовано КК (квантовых ключей) для внутренних нужд (Q.Keys used internal)
|
Количество квантовых ключей, использованных для построения квантово-защищенных и комбинированных туннелей со смежными узлами
|
3
|
Предраспределено КЗК (Predistr. Q.Prot. Keys)
|
Количество ключей, переданных на несмежные узлы для последующей передачи СКЗИ-Потребителям в качестве КЗК
|
4
|
Передано абонентам (Delivered to abonents)
|
Общее количество ключей, переданных СКЗИ-Потребителям
|
5
|
Использовано КЗК для внутренних нужд (Q.Prot.Keys used internal)
|
Количество квантово-защищенных ключей, использованных для построения квантово-защищенных и комбинированных туннелей с несмежными узлами
|
6
|
Поступило с др.узлов (Obtained from other nodes
|
Количество КЗК, полученных от других узлов в ходе процедуры стягивания ключей
|
7
|
Передано на др.узлы (Sent to other nodes)
|
Количество КЗК, переданных на другие узлы в ходе процедуры стягивания ключей
|
8
|
Удалено ключей (Keys deleted)
|
Общее количество ключей, выбывших из хранилища в связи с их применением, либо при переполнении хранилища
|
9
|
Размер хранилища (Storage Size)
|
Общий размер хранилища (зависит от версии модуля КРК и количества оперативной памяти на аппаратной платформе ФПСУ)
|
10
|
Ключей в хранилище
|
Общее количество ключей всех типов в хранилище на текущий момент
|
11
|
Зарезервировано ключей (Keys reserved)
|
Уже распределенные ключи, ожидающие выдачи своему потребителю
|
12
|
Минимальное наличие
(Minimal presence)
|
Минимальное количество ключей, необходимых для нормальной работы узла. Задается в разделе «КРК Локальные настройки» конфигуратора. В случае, если количество ключей на узле меньше указанного (например, сразу после перезапуска), узел инициирует процедуру стягивания ключей с других узлов
|
13
|
Излишек ключей (Keys overstock)
|
Количество свободных ключей, свыше минимального необходимого. При наличия излишка, узел может участвовать в предоставлении ключей другим узлам в ходе процедуры стягивания ключей
|
Все показатели в статистике указаны с момента запуска (или последнего перезапуска) ФПСУ для ключей стандартного размера (256 бит или 32 байта).
|
