Окно состояния рабочих LAN портов

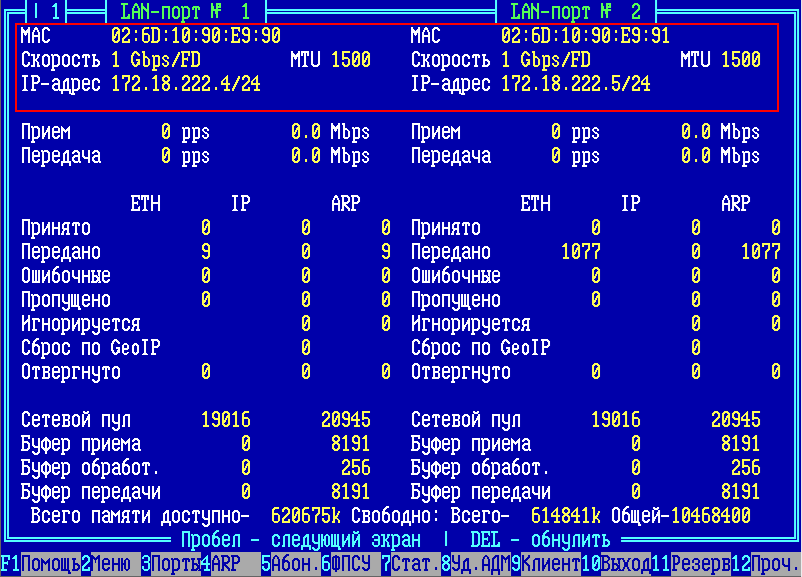

Выход в режим отображения состояния рабочих портов ФПСУ осуществляется по нажатию клавиши <F3>, после чего будет выведено окно, представленное на рисунке ниже.

Окно разделено на две половины, в каждой из которых отображается состояние одного из портов ФПСУ, используемых для связи локальных подсетей и передачи пакетов абонентов. По умолчанию выводится информация по первым двум портам, зарезервированным в ОС ФПСУ под номерами 1 и 2. Для переключения и отображения информации по другому порту следует воспользоваться стрелками <→> и <←>. Выводимые параметры разбиты на три группы.

Первая группа содержит сведения о конфигурационных установках порта - параметрах используемого сетевого адаптера, Ethernet- и IP-адресах порта, маске подсети, связанной с портом, установленном на LAN-адаптере MTU; а также о скорости приема и передачи данных по порту в пакетах в секунду, pps, и в Мбит/с.

Вторая группа отображает статистику событий на сетевом адаптере с момента запуска подсистемы фильтрации. Она содержит сведения о количестве поступивших на сетевой адаптер по сети пакетов различных протоколов (до фильтрации), переданных с этого адаптера в сеть пакетах различных протоколов, отвергнутых пакетах (не прошедших фильтрацию или по причине неполадок сетевого уровня) и пакетах, содержащих ошибки кадрового уровня. Если перед каким-либо значением стоит символ «*» - соответствующий счетчик превысил значение 4294967296 и начал отсчет с нуля. Нажатие клавиши <Del> сбрасывает накопленную с момента запуска статистику в нулевые значения.

Третья группа значений демонстрирует состояние динамической памяти протокольного стека и носит справочный характер:

Сетевой пул — количество памяти в ethernet пакетах (фреймах), область выделенная в оперативной памяти ФПСУ, в которую сетевая карта помещает полученные фреймы. Размер пула указан в строке «Сетевой пул». Первое значение - сколько свободных частей памяти для фреймов есть в пуле, второе значение - размер пула. Как правило, один фрейм занимает одно значение в пуле. В зависимости от версии ФПСУ и конфигурации аппаратуры пулов может быть несколько. ФПСУ-IP назначает пул каждому порту. Двум разным портам может быть назначен один и тот же общий пул, а могут быть назначены и разные пулы.

Когда ФПСУ получает фрейм, для него выделяется часть памяти из пула, в зависимости от стадии обработки фрейм проходит несколько стадий: Буфер приёма, Буфер обработки и Буфер передачи, после отправки фрейма часть памяти освобождается и снова попадает в пул.

Для буферов выводится два значения. Первое значение буфера - сколько фреймов находится в очереди на данной стадии (0 - буфер пустой, нет фреймов в очереди), второе значение - размер буфера, максимально возможное количество фреймов, обрабатываемых на данной стадии.

В целях оптимизации скорости работы освобождённая часть память может быть кэширована и не попасть обратно в пул, такая часть памяти не отображается, поэтому количество свободных фреймов в пуле может быть меньше размера пула, даже если ФПСУ простаивает.

Кроме состояния портов ФПСУ, из данного окна доступен последовательный переход на два дополнительных экрана состояния, «Использование памяти» и «Мониторинг сетевых портов».

По нажатию клавиши <Пробел> осуществляется переход в окно «Использование памяти»:

В окне выводится сведения о выделенной оперативной памяти для сетевых адаптеров и для служб межсетевого экрана ФПСУ в мегабайтах.

По нажатию клавиши <Пробел> осуществляется переход в окно «Мониторинг сетевых портов»:

В окне выводится список портов, перемещение по списку осуществляется клавишами <PgUp>, <PgDn>.

Для каждого сетевого порта выводится номер сетевого адаптера адаптера, скорость соединения, в слоте указаны параметры PCI-порта (bus:device.function), состояние сетевого адаптера (рабочее - ОК), IP-адрес порта и описатели VLAN.

По нажатию клавиши <Пробел> осуществляется переход в окно «Мониторинг SFP модулей»:

В окне выводится список портов, перемещение по списку осуществляется клавишами <PgUp>, <PgDn>.

Для каждого сетевого порта выводится информация о подключенном SFP-модуле. При использовании модуля SFP мониторинг позволяет следить за состояние сетевого кабеля, отображает состояние и рабочие параметры модуля SFP в реальном времени. Если на ФПСУ настроены протоколы SysLog и/или SNMP, в случае проблемы с SFP-модулем, ФПСУ отправит сообщение о превышении порогового значения на сервер SysLog, параметры и состояние SFP-модуля регистрируются на сервере SNMP.
