Базовая настройка ФПСУ для ретрансляции пакетов локальной сети

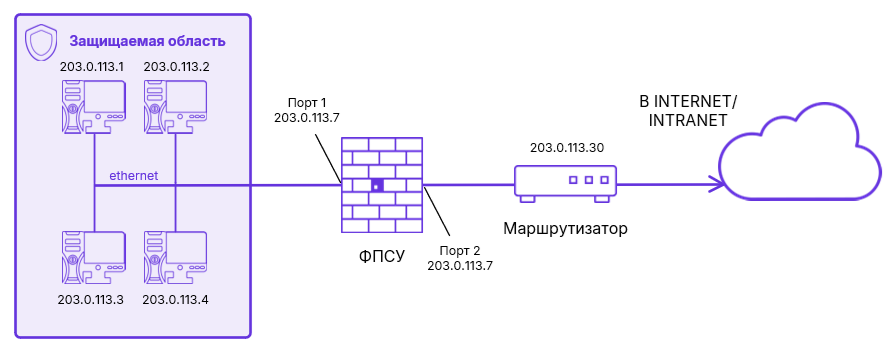

Предположим, что IP-сеть организации до установки ФПСУ-IP представляла одну подсеть с IP-адресом 203.0.113.0 и маской 255.255.255.0 (24 разряда) и содержала маршрутизатор для выхода в другие IP-сети. IP-адреса 1 и 2 портов ФПСУ-IP совпадают, для ФПСУ-IP это допустимо, если в локальной сети доступно ограниченное количество свободных IP-адресов. После установки ФПСУ-IP топология сети приобрела вид, отображенный на схеме ниже.

С точки зрения конфигурирования ФПСУ-IP для работы в условиях такой топологии и удовлетворения наложенных требований принципиальным является следующее:

•со стороны порта 1 (защищаемая область) существует одна подсеть; маршрутизаторы и другие ФПСУ-IP, через которые абоненты будут доступны с порта 1, отсутствуют;

•со стороны порта 2 абоненты не определены, доступ к ним будет осуществляться через маршрутизатор (по IP-адресу связанного с ФПСУ-IP порта), а другие ФПСУ-IP отсутствуют;

•обмен абонентов защищаемой области с абонентами Internet/Intranet может производиться только в режиме ретрансляции. Сжатие и криптозащита трафика не применяется;

•работа с ключевыми данными при такой топологии не требуется.

Конфигурация ФПСУ-IP должна содержать следующие установки:

=====================================================================

Порт 1:

Номер 1;

Адрес 203.0.113.7;

Маска 255.255.255.0 (24 разряда);

ФПСУ не определены;

Маршрутизаторы не определены;

Абоненты:

Подсеть; Адрес 203.0.113.0; Маска 255.255.255.0;

режим работы ретрансляция;

режим партнера этого порта — выключен;

режим партнера другого порта - включен только в ретрансляции;

флаг "Только Broadcast" выключен;

флаг "Отвечать на Ping" - на усмотрение администратора;

флаг "Работа разрешена" включен.

Хост; 203.0.113.1;

режим работы ретрансляция;

режим партнера этого порта - выключен;

режим партнера другого порта - включен только в ретрансляции;

флаг "Отвечать на Ping" - на усмотрение администратора;

флаг "Работа разрешена" включен.

Порт 2:

Номер 2;

Адрес 203.0.113.7;

Маска 255.255.255.0 (24 разряда);

ФПСУ не определены;

Маршрутизаторы 203.0.113.30;

протоколы маршрутизации выключены;

флаг "Отвечать на Ping" - на усмотрение администратора.

Абоненты: Любой хост

режим работы ретрансляция;

через маршрутизатор 203.0.113.30;

флаг "Работа разрешена" включен.

=====================================================================

При необходимости администратор может регламентировать доступ к хостам своей подсети только по определенным протоколам и/или TCP/UDP-портам (через включение дополнительных правил межсетевого экрана, см. раздел «Параметры доступа, правила трафика межсетевого экрана», в данном примере их настройка не рассматривается).

Остальные параметры конфигурации (например, обработка IP-опций или сокрытие фильтрующих свойств комплекса) описываются на усмотрение администратора.
