Route Map-list

На вкладке Route Map-list описываются карты маршрутов. Применяются при описании BGP-узла. С помощью карты маршрутов настраивается политика с изменением атрибута маршрута.

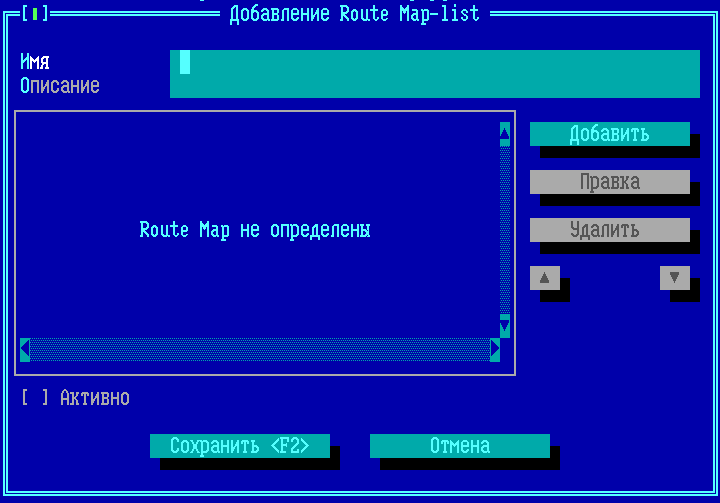

Для создания списка карт маршрутов необходимо во вкладке нажать кнопку «Добавить».

Описание – текстовое описание, уточнение применения карты для входящих или исходящих маршрутов (in/out).

Активно – при включении флага активируется карта маршрутов. При выключенном флаге условия карты маршрутов не будут применяться при фильтрации маршрутов. В списке активированная карта маршрутов отмечена знаком «√».

Карта маршрутов содержит список правил, нумерованные записи. Правило включает порядковый номер, разрешающее или запрещающее действие при выполнении условий фильтрации (Prefix-list, AS-Path, Community), атрибут BGP, устанавливаемый маршруту командой SET. Карта маршрутов срабатывает, если маршрут попадает под условие фильтра, для срабатывания должны быть выполнены все условия фильтра. Проверка правил производится по списку, начиная с правила с наименьшим порядковым номером, обработка карты маршрутов прекращается при обнаружении соответствия. При срабатывании применяется указанное действие и изменяется указанный атрибут маршрута.

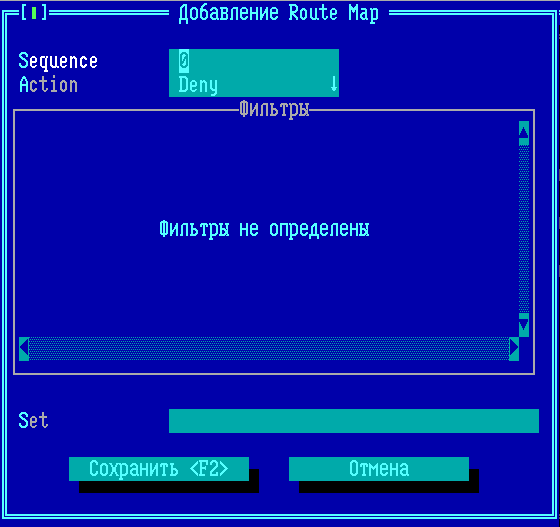

Sequence – порядковый номер правила в карте маршрутов, определяет порядок сканирования правил при проверке соответствия маршрута условиям карты маршрута.

Action – действие правила, разрешающее или запрещающее.

•Permit – если маршрут совпадает с условием фильтра, выполняется действие SET (устанавливается или изменяется атрибут маршрута). Маршрут разрешается с изменением указанного атрибута маршрута.

•Deny – если маршрут совпадает с условием фильтра, обработка карты маршрута завершается отклонением маршрута.

Действие карты маршрутов по умолчанию, если маршрут не попадает ни под одно условие, он отклоняется. Чтобы изменить это поведение, необходимо задать в качестве последнего правила разрешение любых маршрутов.

Фильтры – условие попадания маршрута под данное правило. В качестве фильтра может выступать Prefix-list, AS-Path, Community. Для выбора фильтра в списке выделите строку и нажмите <Пробел>, в крайнем левом столбце фильтр будет отмечен знаком «√».

Set – команда SET устанавливает новое значение атрибута маршрута, если обновление маршрута соответствует условию карты маршрутов. Список атрибутов BGP, устанавливаемых командой SET, приведен в таблице.

Команда set	Описание
as-path prepend AS_PATH	Увеличение длины пути, добавляются лишние переходы в AS-Path при анонсировании маршрутов. Строка номеров автономных систем добавляется к AS_PATH. Может быть добавлен свой номер автономной системы
community COMMUNITY	Атрибут Community. устанавливает значение Community в обновлениях BGP
distance DISTANCE	Административное расстояние, которое будет использоваться для маршрута. Применяется локально, не распространяется среди BGP-соседей
ip next-hop IPV4_ADDRESS	Атрибуту следующего перехода присваивается значение IPv4. Как для входящих, так и для исходящих route map
ip next-hop peer-address	Атрибуту следующего перехода присваивается адрес BGP-узла. Для входящей маршрутной карты это означает, что используется IP-адрес BGP-узла. Для исходящей маршрутной карты это означает, что собственный IP-адрес ФПСУ используется для установления соединения с BGP-соседом
ip next-hop unchanged	Атрибут следующего перехода не изменяется. Изменение поведения по умолчанию атрибута NEXT-HOP для eBGP-соседа — все обновления для BGP-узла отправляются без изменения атрибута NEXT-HOP (по умолчанию, когда маршрут анонсируется eBGP-соседу, атрибут next-hop меняется на IP-адрес маршрутизатора, который анонсирует маршрут)
local-preference LOCAL_PREF	Атрибут LOCAL_PREF. Маршрут будет анонсироваться с новым значением атрибута. Действует внутри автономной системы, не передается в другие автономные системы
local-preference +LOCAL_PREF	Добавление значения к существующему LOCAL_PREF
local-preference -LOCAL_PREF	Вычитание значения из существующего LOCAL_PREF
metric METRIC	Метрика. Атрибут используется для информирования eBGP-соседей о том, какой путь в автономную систему более предпочтительный, передается в другие автономные системы. Распространяется внутри автономной системы. Значение по умолчанию 0, чем больше значение, тем ниже приоритет. Атрибут будет влиять на выбор маршрута, в случае если атрибуты сравниваемых маршрутов WEIGHT, LOCAL_PREF, AS_PATH и ORIGIN имеют одинаковое значение
metric <[+\|-](1-4294967295)\|rtt\|+rtt\|-rtt>	Для атрибута метрика может быть установлено определенное значение. Значение может быть добавлено или вычтено. Значение может быть установлено временно, период временного значения метрики может быть увеличен и уменьшен
origin ORIGIN <egp\|igp\|incomplete>	Атрибут ORIGIN
tag TAG	Метка на выбранном маршруте. Значение этого тега изменяется от 1 до 4294967295. Значение тега преобразуется в значение области (если включена поддержка Linux Realms), затем области может быть назначена политика маршрутизации
weight WEIGHT	Вес маршрута. Не распространяется за пределы маршрутизатора. Чем больше значение BGP-веса, тем приоритетней данный маршрут. По умолчанию BGP-вес равен 32768 для всех маршрутов, сгенерированных данным маршрутизатором, и 0 - для всех маршрутов, полученных от соседей. Диапазон допустимых значений: 0 - 65535

Для дальнейшей настройки протокола BGP необходимо перейти на следующую вкладку.

Для выхода в меню с сохранением настроек протокола BGP, нажмите кнопку «Сохранить» или клавишу <F2>. Для выхода без сохранения настроек нажмите клавишу <Esc>.
