Community-list

На вкладке Community-list описываются списки Community. Применяется в карте маршрутов для фильтрации входящих и исходящих маршрутов на основе тега Community.

Community – группа маршрутов, которые имеют общее свойство, используется для тегирования маршрутов.

Список Community состоит из правил, нумерованных записей. Правило содержит порядковый номер, разрешающее или запрещающее действие, набор атрибутов и значение Community. Действие списка как в AS Path-list.

Поддерживаются стандартные нумерованные списки Community (номер списка в диапазоне от 1 до 99).

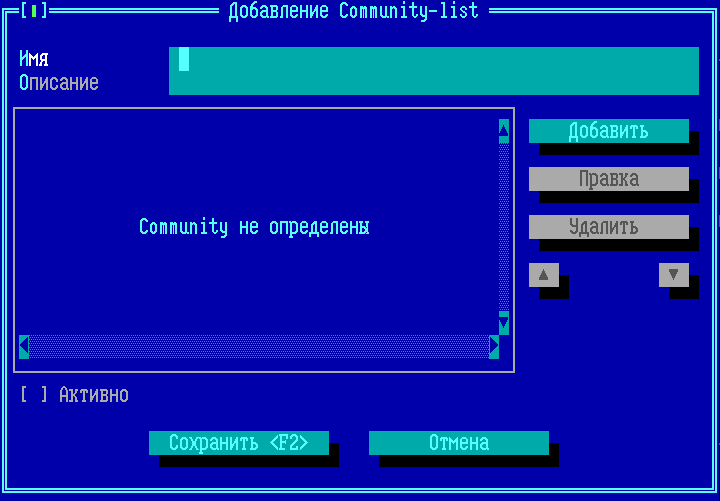

Имя – наименование Community.

Описание – текстовое описание, уточнение применения Community для входящих или исходящих маршрутов.

Активно – при включении флага активируется список Community. При выключенном флаге Community не будет применяться при фильтрации маршрутов. Активный список Community отмечен знаком «√» на вкладке «Community-list».

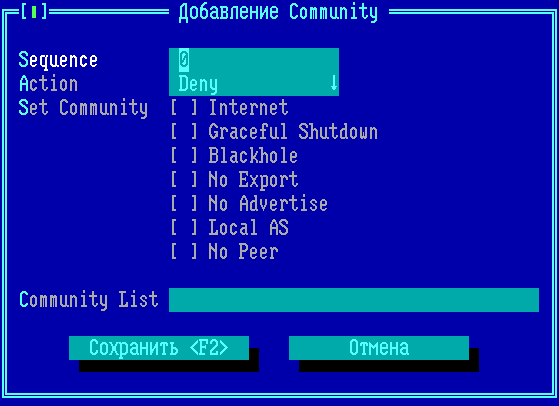

Sequence – порядковый номер Community в списке, определяет порядок сканирования правил при проверке соответствия маршрута условиям списка Community.

Action – действие правила, разрешающее или запрещающее.

Set Community – Один маршрут может обладать несколькими атрибутами Community одновременно.

•Internet – разрешает анонсирование префикса всем соседям BGP. При фильтрации по нескольким значениям Community требуется совпадение со всеми указанными значениями. Если в правиле перечислено несколько значений, все они должны присутствовать в атрибутах маршрута для выполнения условия. По умолчанию все маршруты принадлежат общему Internet Community.

•Gracefull Shutdown – Community, используемое с функцией плавное завершение сеанса BGP, позволяет уменьшить количество потерянного трафика при отключении сеансов BGP для обслуживания, в соответствии с RFC 8326.

•Blackhole – отправка префиксов одноранговым узлам eBGP и восходящему потоку с целью блокировки нежелательного трафика, в соответствии с RFC 7999. Префиксы, отмеченные этим сообществом, обычно не должны повторно объявляться за пределы соседней сети, получившей анонс. При получении сообщения BLACKHOLE community от BGP-спикера сообщество NO ADVERTISE или NO_EXPORT добавляется автоматически.

•No Export – при объявлении маршрута eBGP-соседу не объявляет маршрут внешним BGP-узлам за пределы конфедерации. Если соседний узел BGP является частью конфедерации, узел считается находящимся внутри  конфедерации, поэтому маршрут будет объявлен узлу.

•No Advertise – при добавлении Community, принимающий маршрутизатор BGP будет использовать и сохранять префикс в своей таблице BGP, но он не будет объявлять префикс никаким BGP-соседям.

•Local AS –  все маршруты c таким значением, не должны объявляться внешним BGP-узлам. Если BGP-сосед является частью конфедерации, он считается внешним одноранговым узлом, поэтому маршрут не будет объявлен одноранговому узлу.

•No Peer – используется для передачи в другую сеть информации о том, как исходная сеть хочет распространить префикс, в соответствии с RFC 3765.

Community List – значения Community; Значение указывается в виде числа или в формате ASN:VALUE, где ASN - идентификатор автономной системы, VALUE - значение Community. Значения разделяются запятой.

Для дальнейшей настройки протокола BGP необходимо перейти на следующую вкладку.

Для выхода в меню с сохранением настроек протокола BGP, нажмите кнопку «Сохранить» или клавишу <F2>. Для выхода без сохранения настроек нажмите клавишу <Esc>.
