Использование ФПСУ-IP для контроля доступа в интернет с NAT

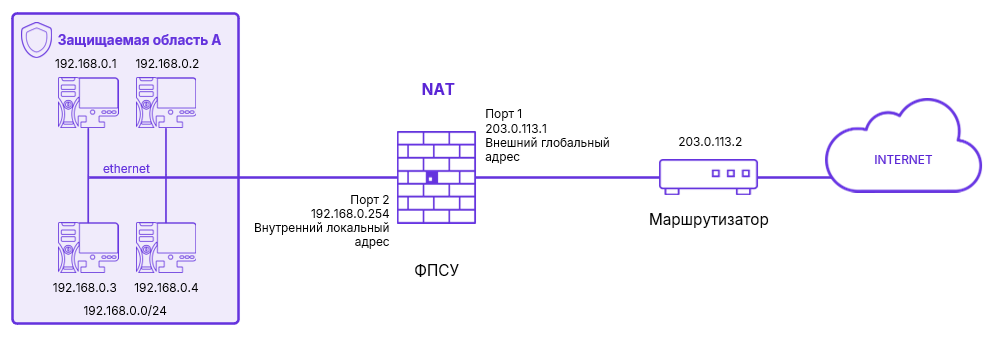

Рассмотрим ситуацию, когда сеть организации использует внутренние локальные адреса, доступ ко внешним ресурсам в  интернет осуществляется с помощью технологии NAT. ФПСУ-IP выполняет процесс NAT, преобразуя серый IP-адрес в белый IP-адрес из диапазона адресов NAT.

С точки зрения конфигурирования ФПСУ-IP для работы в условиях такой топологии принципиальным является следующее:

•со стороны внутреннего порта комплекса (порта 2) существует одна IP подсеть, маршрутизаторы отсутствуют;

•со стороны внешнего порта (порта 1) установлен пограничный маршрутизатор, через который осуществляется доступ в интернет;

•межсетевым экраном разрешены исходящие соединения всем хостам IP подсети, кроме хоста 192.168.0.1, в интернет, но запрещены любые входящие соединения из интернет.

Конфигурация ФПСУ должна содержать следующие установки:

Порт 1:

Номер 1,

Адрес 203.000.113.001,

Маска 255.255.255.000 (24 разряда),

ФПСУ не определены,

Маршрутизаторы:203.000.113.002,

протоколы маршрутизации выключены;

флаг "Отвечать на Ping" - на усмотрение администратора.

Абоненты:

Хост; Адрес 203.000.113.002; Маска 255.255.255.000 (24 разряда);

режим работы ретрансляция;

режим партнера этого порта — включен только в ретрансляции;

режим партнера другого порта - включен только в ретрансляции;

флаг "Только Broadcast" выключен;

флаг "Отвечать на Ping" - на усмотрение администратора;

флаг "Работа разрешена" включен.

Хост; Адрес Произвольный      (из незаданных)

режим работы ретрансляция;

Доступен через маршрутизатор 203.000.113.002

режим партнера этого порта — включен только в ретрансляции;

режим партнера другого порта - включен только в ретрансляции;

флаг "Только Broadcast" выключен;

флаг "Работа разрешена" включен.

Порт 2:

Номер 2,

Адрес 192.168.000.254,

Маска 255.255.255.000 (24 разряда),

ФПСУ не определены,

Маршрутизаторы не определены;

Абоненты:

Подсеть; Адрес 192.168.000.000; Маска 255.255.255.000;

режим работы ретрансляция;

режим партнера этого порта — включен только в ретрансляции;

режим партнера другого порта - включен только в ретрансляции;

флаг "Только Broadcast" выключен;

флаг "Отвечать на Ping" - на усмотрение администратора;

флаг "Работа разрешена" включен.

Правила межсетевого экрана на ФПСУ (подробности см. ниже)

DNS

block 192.168.0.1

Internet_All

Межсетевой экран ФПСУ-IP должен быть задействован. Должны быть созданы и задействованы следующие правила межсетевого экрана:

1.Правило, разрешающее исходящие соединения с порта 2 для службы DNS (DNS-запросы по протоколу TCP/UDP с портом назначения 53);

2.Правило, запрещающее любые межсетевые исходящие соединения абонента 192.168.0.1 (в том числе будет запрещен интернет);

3.Правило, разрешающее исходящие соединения IP подсети через NAT в интернет;

4.Правило "Block other traffic", запрещающее любые входящие и исходящие соединения, обязательно присутствует последним правилом в правилах МЭ при активации межсетевого экрана.

Правила МЭ:

1 DNS

     Общие

       Действие        : Accept

       Время работы    : Любое

       Лог             : Не вести лог

       Активно         : Да

     Источник

       Интерфейс       :   port2 iface2 192.168.000.254

     Назначение      : Любой

     Служба          : DNS

2 block 192.168.0.1

     Общие

       Действие        : Drop

       Время работы    : Любое

       Лог             : Не вести лог

       Активно         : Да

     Источник

       Адрес           :   192.168.000.001/32 192.168.000.001

     Назначение        : Любой

     Служба          : Любая

3 Internet_All

     Общие

       Действие        : Accept

       Nat             : port1 iface1 203.000.113.001

       Время работы    : Любое

       Лог             : Не вести лог

       Активно         : Да

     Источник

       Сеть            :   192.168.000.000 192.168.000.000/24

     Назначение      : Любой

     Служба          : Любая

4 Block other traffic

     Общие

       Действие        : Drop

       Время работы    : Любое

       Лог             : Не вести лог

       Активно         : Да

     Источник        : Любой

     Назначение      : Любой

     Служба          : Любая

Службы:

   DNS

     Общие

       Протокол        : TCP/UDP

       Порт источника  : Любой

       Порт назначения : 53 (Domain Name Server)
