Networks

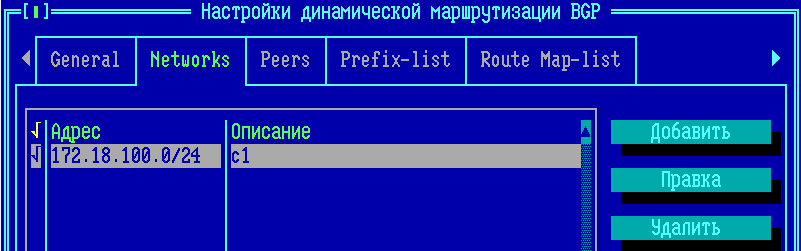

На вкладке Networks указываются входящие в данную автономную систему подсети, ФПСУ анонсирует эти подсети по протоколу BGP внешним BGP-узлам.

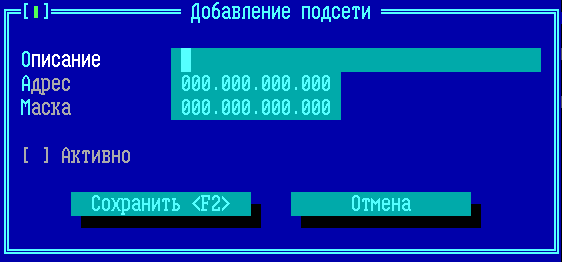

Для создания подсети необходимо во вкладке нажать кнопку «Добавить».

Описание – текстовое описание подсети.

Адрес – IP-адрес подсети. Объявляемая подсеть должна присутствовать в таблице маршрутизации ФПСУ, описана как абонент на одном из портов ФПСУ, либо перераспределена из протокола OSPF.

Маска – маска подсети; можно ввести значение маски непосредственно, а можно в поле ввода нажать <Пробел>, после чего в появившемся окне ввести число значащих разрядов (от 1 до 30) и нажать <Пробел>, в таком случае ФПСУ рассчитает значение маски автоматически.

Активно – при включении флага подсеть будет анонсирована протоколом BGP. Если подсеть не отмечена флагом, она не отображается в маршрутизации BGP.

В списке запись активированной подсети отмечена знаком «√».

Для дальнейшей настройки протокола BGP необходимо перейти на следующую вкладку.

Для выхода в меню с сохранением настроек протокола BGP, нажмите кнопку «Сохранить» или клавишу <F2>. Для выхода без сохранения настроек нажмите клавишу <Esc>.
