Описание VLAN порта ФПСУ-IP

Логический порт ФПСУ-IP может принимать участие в построении VLAN (IEEE 802.1Q). Один порт может быть участником 4093 VLAN (номера от 2 до 4094). По умолчанию, подсистема VLAN на ФПСУ-IP не сконфигурирована, и указанный в поле "Адрес" IP-адрес порта не участвует в VLAN.

Переход к интерфейсу настройки используемых VLAN на порту ФПСУ-IP осуществляется нажатием клавиши <Пробел>, при установленном курсоре на поле IP-адреса порта, "Адрес".

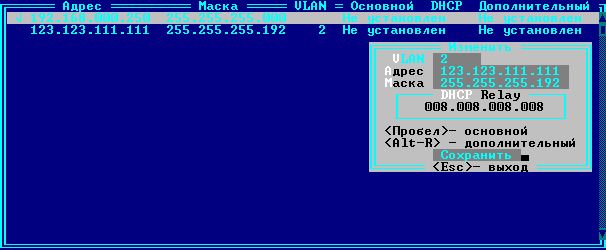

В открывшемся окне находится список VLAN, в которых участвует данный порт ФПСУ-IP (список по умолчанию пустой). Для добавления описателя VLAN следует нажать клавишу <Ins>, и в открывшемся окне "Добавить" указать требуемые параметры:

•VLAN — идентификатор описываемого VLAN. Указывает, какому VLAN принадлежит фрейм, допустимые значения идентификатора от 2 до 4094;

•Адрес — IP-адрес порта ФПСУ-IP в описываемом VLAN;

•Маска — маска IP-адреса порта ФПСУ-IP в описываемом VLAN;

•DHCP Relay — необязательная опция, позволяющая выбрать основной и дополнительный сервер, куда будут ретранслироваться DHCP-запросы абонентов данного VLAN (подробнее см. пункт "DHCP-Relay").

Для выхода в список VLAN порта с сохранением настроек нового VLAN, нажмите кнопку "Сохранить" или клавишу <F2>. Для выхода без сохранения настроек нажмите клавишу <Esc>.

В окне списка настроенных VLAN можно внести изменения в отмеченных курсором VLAN, нажав клавишу <Пробел>.

Для удаления отмеченного курсором описателя VLAN нажмите клавишу <Del>.
