Описание параметров абонентов

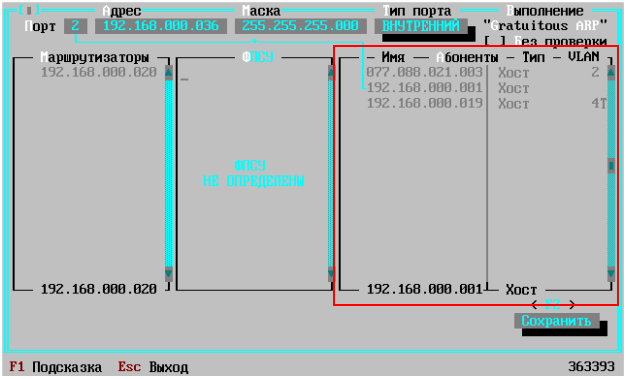

В поле Абоненты содержится список абонентов со стороны данного порта ФПСУ-IP, для которых будет разрешен обмен пакетами с другими абонентами ФПСУ-IP.

Если со стороны одного порта не указано ни одного абонента, ФПСУ-IP не сможет передавать данные через себя. Смогут функционировать и взаимодействовать между собой только IP-адреса, указанные как абоненты на другом порту.

В списке абонентов порта используются три типа записей:

•отдельные рабочие станции (запись типа "Host");

•пары адрес/маска подсети (запись типа "Подсеть");

•специальный адрес "Любой Host".

Адрес одного и того же абонента может содержаться в нескольких записях (абонент имеет собственный IP-адрес, он может входить в "прописанную" подсеть, которая входит в другую "прописанную" подсеть, кроме того, он попадает в категорию "Любой хост", если она указана).

При проверке проходящего через ФПСУ-IP пакета, поиск адреса в таблице (и соответствующая фильтрация для этого адреса) производится по принципу "наибольшего совпадения", то есть в описателях конфигурации данного порта ищется "самый определенный" адрес. Сначала проверяется, не входит ли искомый адрес в список адресов индивидуальных хостов, если такой адрес в таблице обнаружен - поиск прекращается и для абонента производится фильтрация по правилам, установленным для данного конкретного адреса.

Если адрес не найден в записях индивидуальных адресов, ищется, не входит ли он в один из описанных диапазонов адресов подсетей, если да, то для него производится фильтрация по правилам, установленным для данной подсети. Если адрес абонента не найден в двух упомянутых категориях, он считается неописанным и пропускается по правилам, установленным администратором для категории "Любой хост".

Всего в списке абонентов каждого порта может содержаться не более ‭32768‬‬ записей (любого типа). ‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

Внесение в список порта нового описателя абонента осуществляется по нажатию клавиши <Ins>, редактирование установленных параметров для уже описанного абонента - по нажатию клавиши <Пробел>.

Выделенный курсором описатель может быть использован в качестве основы для создания нового описателя при помощи комбинации клавиш <Ctrl-Ins> или <Ctrl-B>.

Во всех случаях откроется окно "Параметры абонента", содержащее несколько полей, позволяющих определить тип адресной записи, ввести численные значения адресов, определить режим работы для описываемого адреса и определить другие необходимые параметры. Все установки осуществляются посредством выбора соответствующей строки и нажатия клавиши <Пробел>.

В первом поле открывшегося окна "Параметры абонента" установите тип адреса абонента.

Тип - индивидуальный (адрес хоста), групповой (IP-адрес подсети) или специальный адрес "Любой хост". Остальные поля окна будут различными в зависимости от указанного типа адреса, о чем подробнее рассказывается в последующих пунктах, "Описание абонента "Host", "Описание абонента "Подсеть" и "Описание абонента "Любой Host".

Для удаления описателя абонента из списка, выделите его курсором, нажмите клавишу <Del> и подтвердите выполнение команды.

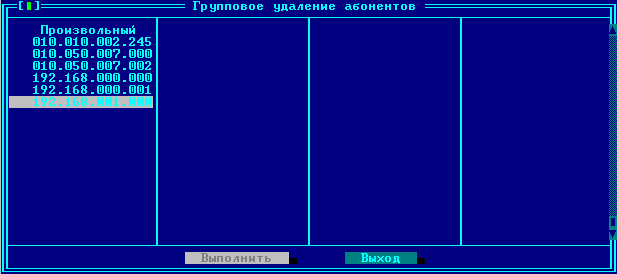

Для удаления нескольких абонентов одновременно нажмите сочетание клавиш <Ctrl-Del> или <Ctrl-D>. Появится окно со списком абонентов порта.

При нажатии кнопки "Выполнить", все отмеченные описатели будут удалены. Для пометки описателя абонента следует установить на него курсор и нажать клавишу <Пробел>. Отметить можно сразу все доступные для удаления описатели абонентов, нажав клавишу <+>, <Ctrl-Ins> или <Ctrl-B>. Снять метки со всех описателей можно, нажав клавишу <–>, <Ctrl-Del> или <Ctrl-D>. При выполнении команды группового удаления происходит возврат к окну порта ФПСУ-IP.
