Настройка DHCP-Relay на портах ФПСУ

Для того, чтобы ФПСУ-IP ретранслировал DHCP-запросы, требуется для каждого порта (и каждого VLAN) ФПСУ-IP назначить основной и (опционально) запасной DHCP-сервер из ранее заданного списка IP-адресов (см. "Создание списка DHCP-серверов"). Таким образом, администратор определяет, куда ретранслировать пришедший DHCP-запрос, в зависимости от того, на какой порт (и в какой VLAN) он пришёл.

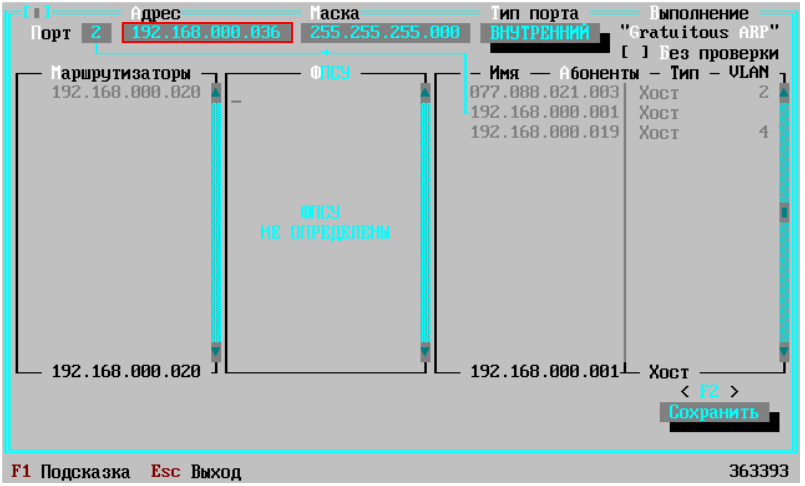

Обратите внимание, что назначить порту DHCP-сервер получится только в том случае, если IP-адреса портов 1 и 2 порта ФПСУ-IP не совпадают (то есть, если IP-адрес 2 порта установлен в "192.168.000.036", то IP-адрес 1 порта должен быть установлен в другое значение, например "192.168.000.035" - см. рисунок ниже).

Вход в интерфейс назначения DHCP-серверов порту ФПСУ-IP происходит из окна описания порта. Для этого следует установить курсор на поле "Адрес" и нажать клавишу <Пробел>. Появляющийся по команде интерфейс настройки DHCP меняется, в зависимости от установленной на ФПСУ-IP подсистемы VLAN.

Если на ФПСУ-IP не установлена подсистема VLAN, то в появившемся окне можно будет только выбрать основной и запасной DHCP-сервер для ретрансляции всех DHCP-запросов, поступающих на описываемый порт ФПСУ-IP.

Для указания адреса основного DHCP-сервера данного порта, выберите курсором строку и нажмите клавишу <Пробел>. Запись адреса основного DHCP-сервера будет выделена цветом и отмечена литерой "O".

После установления адреса основного DHCP-сервера, можно ещё один адрес, куда будет ретранслироваться полученный портом запрос. Для этого следует в окне DHCP-Relay выбрать курсором строку с IP-адресом и нажать сочетание клавиш <Alt-R>.

Нажатие кнопки "Сохранить" вносит выполненные изменения в конфигурацию ФПСУ-IP.

Такой же интерфейс и последовательность действий применяется, если на ФПСУ-IP установлена подсистема VLAN, но не используется в конфигурации. В этом случае при нажатии на клавишу <Пробел> в поле "Адрес" будет выдано служебное оповещение, предлагающее выбрать режим конфигурирования.

Если не требуется определять VLAN на портах ФПСУ-IP, нажмите кнопку "Да", после чего настройте работу DHCP, как описано выше, для ФПСУ-IP без подсистемы VLAN.

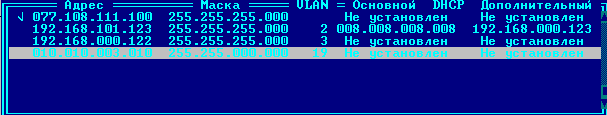

Если на ФПСУ-IP установлена подсистема VLAN, и порт комплекса участвует в нескольких VLAN, то определять DHCP-сервера потребуется для каждого VLAN.

DHCP-сервер для каждого VLAN устанавливается/изменяется отдельно, при выборе курсором строки VLAN'а и нажатии клавиши <Пробел>, открывается окно настройки DHCP.

Если в общий список доступных DHCP-серверов внесено больше одного IP-адреса, то для каждого VLAN порта ФПСУ-IP можно выбрать два – один основной DHCP-сервер, и один дополнительный.

По нажатию клавиши <Пробел> происходит выбор/отмена выбора основного DHCP-сервера. Сочетание клавиш <Alt-R> отмечает выбранный IP-адрес как дополнительный DHCP-сервер для редактируемого VLAN, это можно сделать только после выбора основного сервера. Так же, отменить выбор основного DHCP-сервера можно только тогда, когда не выбран или предварительно отменен выбор дополнительного сервера.
