Мониторинг аппаратного состояния и суточная статистика

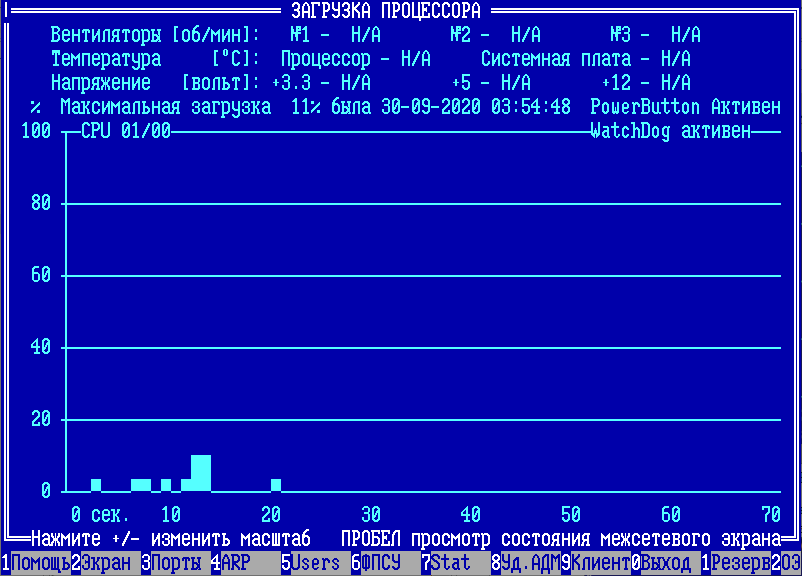

После запуска режима фильтрации (активизации команды "Запуск ФПСУ") ФПСУ-IP переходит в режим динамического отображения состояния аппаратной платформы. На экране ниже отображаются ("н/а" – не активен или отсутствует):

•текущая частота вращения вентиляторов в оборотах в минуту;

•текущая температура процессора и системной платы в градусах Цельсия;

•напряжение, выдаваемое блоком питания;

•загрузка (процент использования) процессоров;

•максимальное с момента последнего запуска режима фильтрации значение загрузки процессоров;

•индикация активности режима управления кнопкой питания.

Строка "PowerButton Активен" означает, что ФПСУ-IP поддерживает функцию управления кнопкой питания. В этом случае, при нажатии кнопки "Power" на корпусе ФПСУ-IP, программное обеспечение корректно завершит свою работу, передаст управление резервному комплексу (если он доступен), запишет соответствующие сообщения в статистику и отключит электропитание ФПСУ-IP.

Загрузка (процент использования) процессора за определенный отрезок времени отображается в виде графика, по горизонтальной оси которого откладывается прошедшее время в "секундах тому назад", а по вертикальной – соответствующая этому времени загрузка процессора в процентах. Масштаб изображения можно менять по нажатию клавиш "+"и "−".

Кроме аппаратного состояния ФПСУ-IP, из данного окна доступен последовательный переход на два дополнительных экрана состояния, "Использование межсетевого экрана" и "Просмотр ежедневной статистики".

По нажатию клавиши пробел на экране "Загрузка процессора" осуществляется переход в окно "Использование межсетевого экрана":

По нажатию клавиши <Пробел> в окне "Использование межсетевого экрана" осуществляется переход в режим отображения накопленной с начала суток статистики. Текущая дата отображается вверху окна.

Для каждого рабочего порта ФПСУ-IP (номера портов отображаются в соответствии с конфигурацией) отображаются сведения:

•количество принятых с этого порта реальных данных абонентов (в килобайтах и IP пакетах), прошедших фильтрацию;

•количество данных в килобайтах, прошедших фильтрацию и полученных из туннеля, возможно зашифрованных и/или сжатых;

•переданные с этого порта абонентские данные в килобайтах и IP-пакетах;

•количество данных в килобайтах, отправленных с этого порта в туннель, возможно зашифрованных и/или сжатых;

•количество отказов в передаче прошедших фильтрацию пакетов по различным причинам, не связанным с фильтрующими функциями ФПСУ-IP: вследствие ошибок фрагментации и дефрагментации, невозможности определить MAC-адрес запрашиваемого абонента, отсутствия соединения с запрашиваемым абонентом и т.д.;

•количество нарушений правил фильтрации со стороны индивидуальных абонентов для каждого режима работы ФПСУ-IP ("Ретрансляция" и "Через ФПСУ");

•количество нарушений правил фильтрации при широковещательных передачах для каждого режима работы ФПСУ-IP.

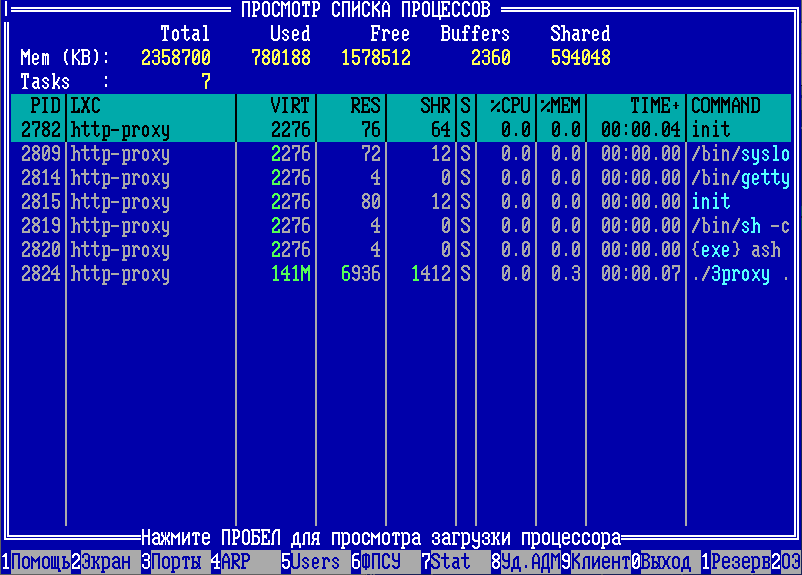

По нажатию клавиши <Пробел> в окне "Просмотр ежедневной статистики" осуществляется переход в окно просмотра списка процессов.

В окне отображаются сведения о процессах, запущенных подсистемой http-прокси и другими, опциональными, дополнениями к ПО ФПСУ-IP.

По нажатию клавиши пробел на экране "Просмотр списка процессов" осуществляется переход в окно "Загрузка процессора":

В процессе работы (после перехода в другие информационные окна режима фильтрации) в окно "Загрузка процессора"  можно вернуться по нажатию <F7>.
