Конфигурация драйверов сетевых адаптеров

ФПСУ-IP рассчитан на использование двух сетевых адаптеров для организации двух рабочих портов (для связи локальных сетей) и, опционально, до двух сетевых адаптеров для организации канала резервирования (для связи с резервным ФПСУ-IP, если он есть).

В случае самостоятельной замены установленных на ФПСУ-IP сетевых адаптеров, их тип должен быть согласован с разработчиком.

ФПСУ-IP поставляется с предустановленной, рабочей конфигурацией LAN-адаптеров. Установленная конфигурация LAN-адаптеров может быть отредактирована, если при работе сети обнаруживаются ошибки, или требуется настроить ФПСУ-IP на использование других драйверов, изменить MAC или MTU.

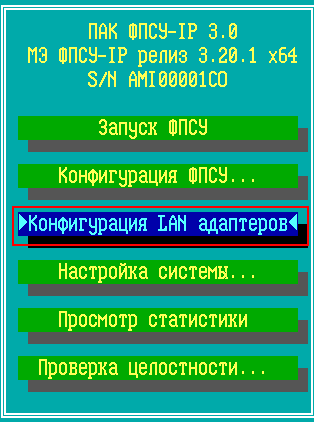

Выбор команды "Конфигурация LAN адаптеров" главного меню открывает окно настройки сетевых адаптеров ФПСУ-IP. Для выполнения команды требуются права пользователя Инженер или выше.

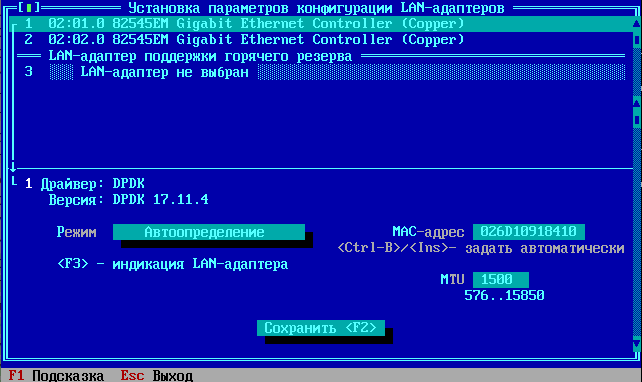

При выборе команды "Конфигурация LAN-адаптеров" и проверки полномочий администратора, система откроет окно установки параметров конфигурации LAN-адаптеров, представленное на рисунке ниже:

Для функционирования ФПСУ-IP требуется установленная конфигурация сетевых адаптеров, используемых для организации рабочих портов (строки с номерами 1 и 2). При этом номер адаптера (номер строки) будет соответствовать номеру порта, установленному для описания локальной сети, подключаемой к ФПСУ-IP через этот сетевой адаптер (см. раздел "Порты ФПСУ").

Строки с номером 3 и 4, при наличии дополнительных сетевых адаптеров, отображают параметры LAN-адаптеров, применяемых для режима "горячего резерва". При первоначальной настройке в разделе LAN-адаптеров поддержки горячего резерва отображается одна строка такого адаптера, №3. Чтобы настроить запасной LAN-адаптер поддержки горячего резерва, следует установить курсор на строку №3 и нажать клавишу <Ins>.

Чтобы выбрать драйвер для какого-либо LAN-порта и установить параметры его работы, установите курсор на соответствующую пронумерованную строку с описателем порта и нажмите <Enter> или <Пробел>.

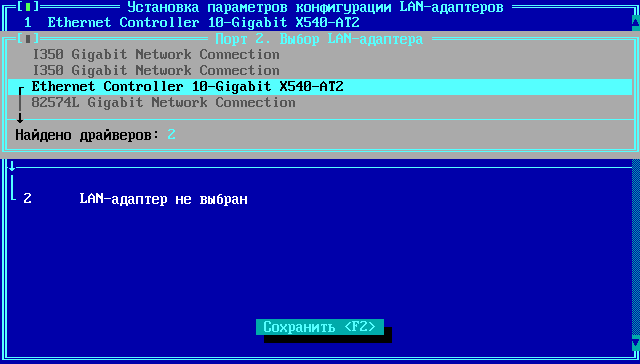

Когда на экран будет выдано окно выбора сетевых адаптеров, выделите курсором строку с названием сетевого адаптера, назначаемого для указанного логического порта ФПСУ-IP.

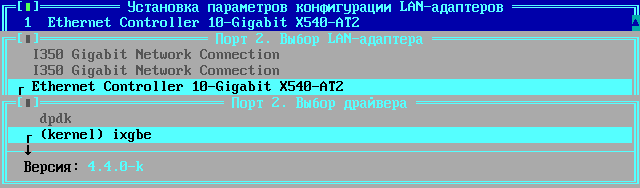

Если количество обнаруженных драйверов для выбранного LAN-адаптера, отображаемое в нижней строке окна, более одного, войдите в окно выбора драйверов при помощи клавиши <Пробел> и укажите используемый драйвер.

ВНИМАНИЕ! Подсистема http-прокси (см. пункт "Http-proxy ФПСУ-IP") работает только при установленных на сетевых адаптерах драйверах типа dpdk.

После выбора используемого драйвера, название указанного адаптера появится в списке LAN-портов, а в нижней части окна установки появится список его параметров и список возможных действий. Необходимо установить два параметра: "Режим" и "MAC-адрес".

Для установки режима выделите его поле курсором при помощи клавиш <Tab>, <→> или <←>, затем нажмите <Пробел>. В появившемся окне выбора выделите требуемое значение режима работы адаптера. Рекомендуемое значение – "Автоопределение".

Для установки MAC-адреса выделите его поле курсором и наберите с клавиатуры желаемое значение. Если драйвер адаптера позволяет, ФПСУ-IP может автоматически определить аппаратный адрес – в таком случае под строкой с MAC-адресом будет содержаться соответствующее предложение системы. При нажатии комбинации клавиш <Ctrl-Ins> будет сформирован и установлен адрес, уникальный для данного серийного номера ФПСУ-IP. Автоматическая установка MAC-адреса является обязательной для организации работы горячего резерва: обеспечивает идентичность аппаратных адресов для основного и резервного ФПСУ-IP.

Обратите внимание! Автоматическую установку MAC-адреса следует выполнять ПОСЛЕ установления на ФПСУ-IP обновления с серийным номером!

Дополнительным действием, отображаемым в нижней части окна установки параметров, является команда "<F3>-Индикация LAN-адаптера".

Для визуальной индикации адаптера нажмите клавишу <F3>. При этом LED-светодиод сетевого адаптера (в случае наличия) начнет мигать, указывая на конфигурируемое устройство.

MTU каждого сетевого адаптера установлен в значение по умолчанию, 1500. При необходимости, это значение можно изменить в рамках допустимого для выбранного сетевого адаптера (в примере на рисунке ниже MTU выбранного сетевого адаптера может быть установлен в пределах от 576 до 15854 байт).

По окончании установки параметров выбранного сетевого адаптера нажмите клавишу "Сохранить <F2>" в нижней части окна. При этом настройки рабочих портов (с номерами 1 и 2) могут быть сохранены только в паре, в противном случае (при попытке сохранения настроек только одного порта) на экран будет выдано сообщение о невозможности сохранения установок.

Выбор любого установленного адаптера можно отменить, воспользовавшись клавишей <Del>. Выдав запрос на подтверждение операции, система удалит существующие установки и очистит строку, после чего порт можно настраивать заново, как было описано выше.

При необходимости изменить нумерацию уже настроенных портов выделите нужную строку и переместите ее вверх или вниз при помощи комбинации клавиш <Ctrl+↓> или <Ctrl+↑> соответственно.

Выход без сохранения выполненных настроек осуществляется по клавише <Esc>.

ВНИМАНИЕ! Некорректное конфигурирование адаптеров локальной сети может привести к неправильной или неэффективной работе всего участка сети. Устранение некоторых неполадок, связанных с конфликтом оборудования ФПСУ-IP, описано в разделе "Устранение неполадок, связанных с работой сетевого оборудования".
