SNMP-клиент

ФПСУ-TLS поддерживает возможность отправки сообщений о происходящих на ФПСУ-TLS событиях по протоколу SNMP. Для этого реализована подсистема, которая отслеживает происходящие на ФПСУ-TLS события и отправляет их в ответ на запросы SNMP-менеджера.

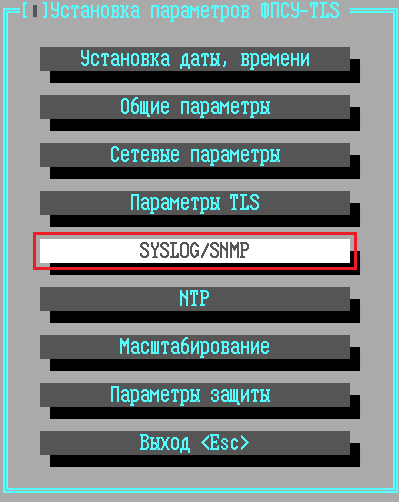

Для перехода к окну настроек параметров SNMP, выполните команду «SYSLOG/SNMP» меню установки параметров ФПСУ-TLS:

В правой нижней части окна настройки протокола SysLog и SNMP находится ряд параметров, относящихся к работе протокола SNMP на ФПСУ-TLS. ФПСУ-TLS может работать в качестве SNMP-агента, отвечая на запросы.

Для активации SNMP-агента на ФПСУ-TLS, в области настройки SNMP укажите следующие параметры:

Имя – символьное имя, идентифицирует SNMP агента.

Пароль аутентификации – символьный пароль, указание которого требуется при направлении запроса от SNMP-сервера к работающему на ФПСУ-TLS SNMP-агенту. Поле можно оставить пустым, в таком случае пароль не будет установлен.

Пароль шифрования – символьный пароль, указание которого требуется для шифрования передаваемых данных SNMP-агентом SNMP-серверу.

Дислокация сервера – флаг «Внешний интерфейс» указывает, со стороны какого интерфейса находится SNMP-сервер – внешнего или внутреннего. Если флаг выключен (по умолчанию), то со стороны внутреннего. Если включен – со стороны внешнего сетевого интерфейса.

Использовать SNMP – флаг, включающий/выключающий работу SNMP-ответчика на ФПСУ-TLS. При выключенном флаге взаимодействие ФПСУ-TLS с SNMP-сервером невозможно. Включение или выключение осуществляется клавишей <Пробел>.

Помимо настроек на стороне ФПСУ-TLS, на стороне SNMP-менеджера требуется указать определенные параметры для подключения:

•поддерживаемая версия SNMP-протокола — 3;

•в настройках SNMP-агента используемого SNMP-менеджера следует указать определенное имя пользователя — «fpsutls». Обратитесь к руководству пользователя используемого SNMP-менеджера для уточнения настраиваемых параметров;

•информация о событиях на ФПСУ-TLS доступна в ветке OID - .1.3.6.1.4.1.37249.

Например, для SNMP-менеджера iReasoning MIB Browser параметры управляемого SNMP-агента выглядят следующим образом:

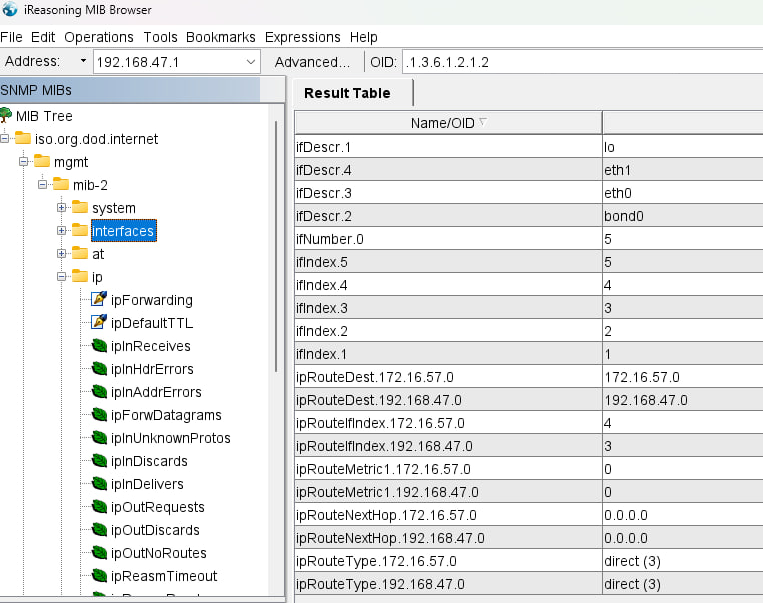

Некоторые данные, которые можно получить от ФПСУ-TLS через mib-2 (1.3.6.1.2.1):

1.3.6.1.2.1.2 - Состояние сетевых интерфейсов (скорость, линк, принято/передано ...);

1.3.6.1.2.1.4.2 - TTL по умолчанию;

1.3.6.1.2.1.4.35 - Таблица ARP;

1.3.6.1.2.1.4.21 - Таблица маршрутизации.
