Подключение к ЦВК

Локальное управление ЦВК осуществляется от рабочей станции под управлением ОС Windows с помощью консольного подключения через COM-порт. При этом должны выполняться требования к Терминалу, изложенные в документе «Правила пользования» на СКЗИ «ФПСУ-IP Amigo».

В комплект поставки входит консольный кабель для RJ45 интерфейса.

Для консольного подключения к ЦВК, осуществляемого с Windows-станций, используется утилита PuTTY. Утилиту PuTTY версии 0.70 сборки ООО «АМИКОН» можно скачать с официального сайта ООО «АМИКОН». Кроме того, утилита может быть поставлена по запросу.

Подключите кабель к рабочей станции, с которой будет выполняться консольное соединение.

Скачайте с официального сайта Амикон https://amicon.ru/download.php драйвер для подключения консоли к ФПСУ-mini для Windows.

Установите драйвер кабеля в ОС рабочей станции и проверьте правильно ли кабель обнаруживается в диспетчере устройств. Для этого загрузите и распакуйте архив с файлами драйвера в отдельный каталог.

В диспетчере устройств (mmc > devmgmt.msc) выделите неопознанное устройство FT232R USB UART и по нажатию правой кнопки мыши в контекстном меню выберите пункт «Обновить драйвер для этого устройства».

В диалоговом окне мастера установки выберите поиск драйверов на этом компьютере и укажите каталог с драйвером. Система установит драйвер и выдаст сообщение об успешном обновлении. После успешной установки драйвера консольный кабель должен обнаруживаться системой как «USB Serial Port» в группе устройств «Порты (COM и LPT)».

Уточните номер COM-порта, зарегистрированного операционной системой для этого последовательного соединения в диспетчере устройств (на рисунке ниже - это COM4). Этот номер потребуется указать в PuTTY при настройке подключения.

Для запуска утилиты PuTTY скачайте с официального сайта Амикон https://amicon.ru/download.php ФПСУ-терминал для Windows.

Загрузите и распакуйте архив с файлами в отдельный каталог. Запустите файл PuTTY.exe и установите указанные ниже настройки.

Выберите тип подключения Serial, укажите номер COM-порта (в примере это COM4), установите cкорость (Speed) - 115200, для сохранения настроек задайте название подключения и нажмите «Save».

Примечание. В случае, если консольный кабель не переподключался к рабочей станции, при следующем подключении достаточно выбрать подключение из списка сохраненных и нажать «Load».

Укажите тип используемой в терминале клавиатуры - Xterm R6 (выставляется в интерфейсе PuTTY: Terminal-Keyboard-The Function keys and keypad).

Выберите кодировку UTF-8 (выставляется в интерфейсе PuTTY: Window-Translation-Remote Character Set).

Задайте количество строк – 25 (выставляется в интерфейсе PuTTY: Window–Rows).

Запустите терминал, нажав «Open».

Подключите консольный кабель к ЦВК и включите питание ЦВК.

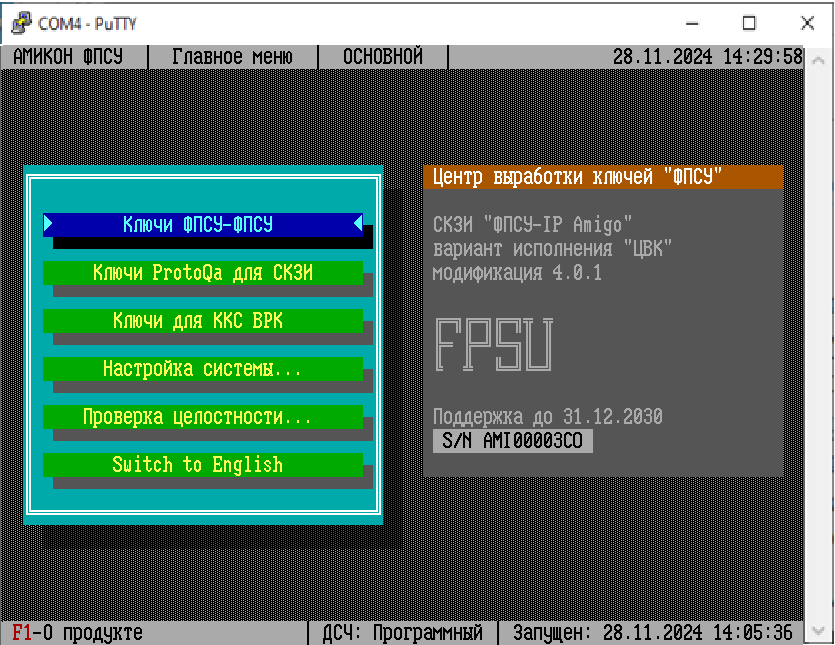

На экране отобразится главное меню ЦВК.
